Схема отопления

Сообщение oleg_ » Сб ноя 23, 2013 1:13 pm

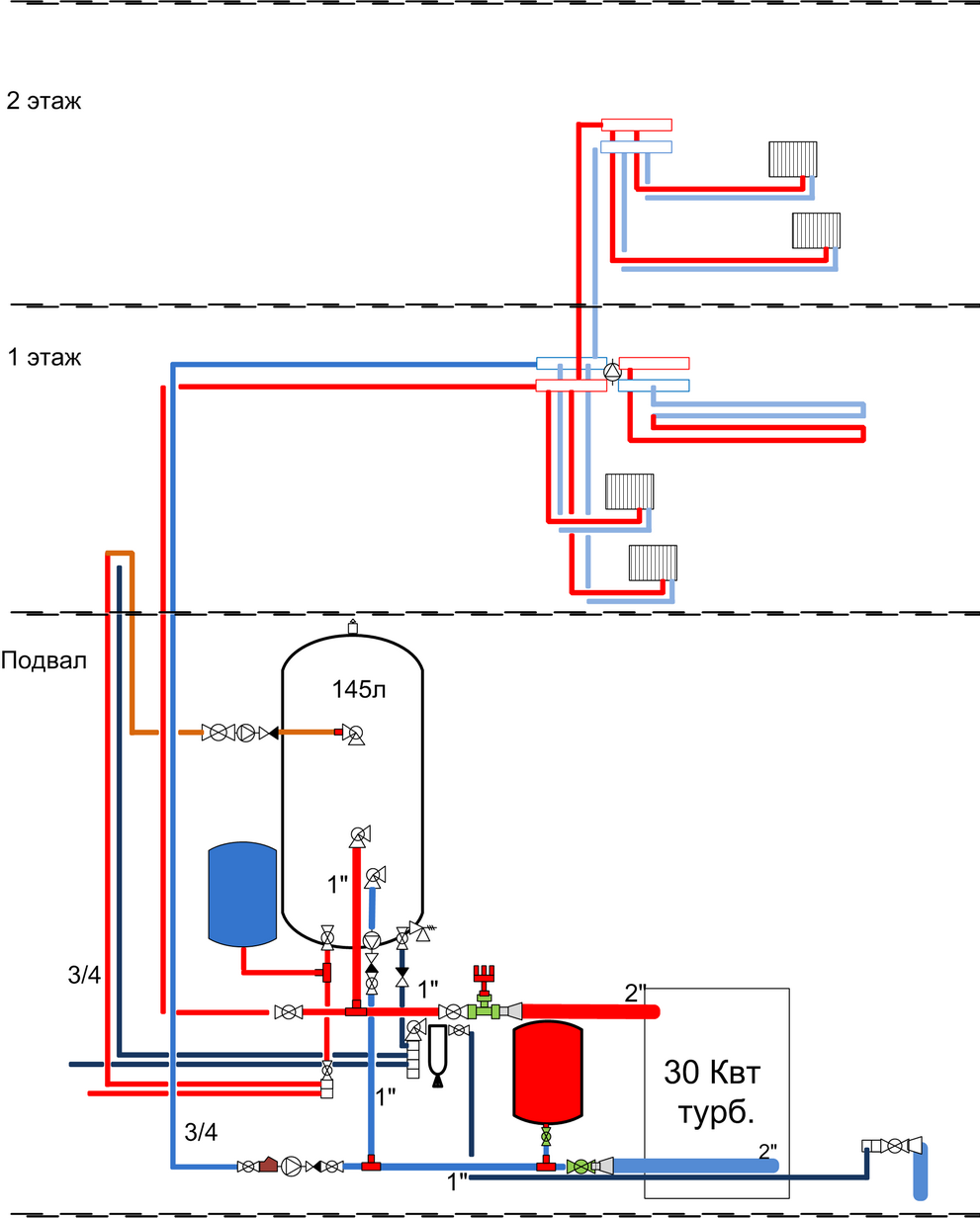

Господа, привожу схему отопления которую планирую реализовать в своем доме.
Исходные данные:
Общая площадь - 250 м2. Полуподвал+2 этажа. Утепление среднее.

Котел Росс 30 кВт http://ross.com.ua/catalog/heat/kotls/kotls_gaz/kotls_gaz_napol/kotls_gaz_napol_stal/kotls_gaz_napol_standart.php, 1 контурный, напольный со стальным ТО, прямой розжиг, турбоприставка
Бойлер Дражице 160 комбинир.
Насосы на цирк. HALM 25-6. Насос на рецирк. ГВС HALM 15х6.
Коллекторно-смесительный блок на 1й этаж - пока 2 контура радиаторов + подача на 2й этаж + 5 контуров ТП. Насос HALM 25-6.
2 этаж - 5 контуров радиаторов.
Все сделано металлопластом Унидельта. Подвод к коллекторам - ф20. К радиаторам - ф16.
От котла планируется стальная труба 2" длиной 50-60 см, потом переход на м. п. 1" (к бойлеру и к насосам) потом ф20.

Подскажите, что не так или как сделать лучше...
Заранее спасибо.
Вложения
oleg_

Сообщения: 2
Зарегистрирован: Сб ноя 23, 2013 1:02 pm


Re: Схема отопления

Сообщение oleg_ » Вс ноя 24, 2013 8:29 pm

Ну думал что все так сложно....
пардоньте тогда.
oleg_

Сообщения: 2
Зарегистрирован: Сб ноя 23, 2013 1:02 pm
