Установка циркуляционного насоса

Системы отопления, котлы, автоматика, ГВС

Модератор: С.О.К.

Установка циркуляционного насоса

Сообщение beech » Чт июн 04, 2009 10:18 am

Система отопление с естественной циркуляцией, температур на подаче 70, а на обратке 30. Проблема с электричеством. Хотелось бы поставить циркуляционный насос.
1. Так можно устанавливать?
2. Можете подробно объяснить, зачем нужен на байпасе обратный клапан или кран?
Вложения
question.doc
упрощенная схема
(25 КБ) Скачиваний: 1204
beech

Сообщения: 6
Зарегистрирован: Чт июн 04, 2009 10:06 am


Re: Установка циркуляционного насоса

Сообщение ttkotel » Чт июн 04, 2009 11:42 am

beech писал(а):2. Можете подробно объяснить, зачем нужен на байпасе обратный клапан или кран?


YНасос ставиться бойпасом в самотечную систему отопления для того что бы система могла работать в 2-х режимах, и с насосом и без него.
Посмотрите схемку выложиною у меня. Там установлен шаровий обр. клапан. Кстати могу помоч с покупкой этого клапана, штучка довольно редкая.
Вложения
09-05-29 1449.tif
Если не открываеться скопируйте на комп
09-05-29 1449.tif (21.55 КБ) Просмотров: 12029
Твердотопливное оборудование - энергосберигающие технологии :
http://opop-servis.com.ua/
ttkotel

Сообщения: 67
Зарегистрирован: Пт апр 10, 2009 2:22 pm
Откуда: http://opop-servis.com.ua/

Re: Установка циркуляционного насоса

Сообщение beech » Чт июн 04, 2009 11:56 am

Как будет работать система отопления с насосом без водозапорной арматуры? Схема файл 09-05-29 1449.tif похожа. Только насос подключен под наклоном и разный диаметр труб подключения.
beech

Сообщения: 6
Зарегистрирован: Чт июн 04, 2009 10:06 am

Re: Установка циркуляционного насоса

Сообщение ttkotel » Чт июн 04, 2009 12:28 pm

beech писал(а):Как будет работать система отопления с насосом без водозапорной арматуры? Схема файл 09-05-29 1449.tif похожа. Только насос подключен под наклоном и разный диаметр труб подключения.


Может работать , может не работать ( расбалансировать систему ) - тут очень трудно сказать точно, одним словом пробуйте.
Я смотрю у Вас там занижение диаметра на основной трубе, это не правельно так как самотеком система не будет работать.
Твердотопливное оборудование - энергосберигающие технологии :
http://opop-servis.com.ua/
ttkotel

Сообщения: 67
Зарегистрирован: Пт апр 10, 2009 2:22 pm
Откуда: http://opop-servis.com.ua/

Re: Установка циркуляционного насоса

Сообщение beech » Чт июн 04, 2009 1:23 pm

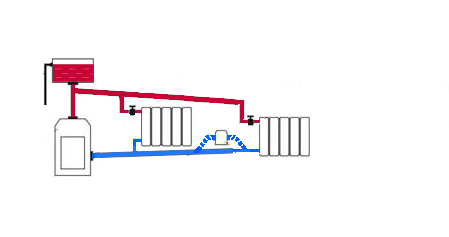

Наклоны есть, зиму уже отработало. Наклон у подачи 15 см, у обракти 2см. Подача и обратка 11/2". Отводы к радиаторам (2 шт.) -1/2". Длина подачи 2 метра и обратки тоже. Отвод от второго радиатора переходи в обратку, прямой участок. Хочу поставить насос между обраткой и отводом.

Как будет работать насос без водозапорной арматуры, вода будет попадать из обратки или только из отвода радиатора?
Вложения
Схема отопления
beech

Сообщения: 6
Зарегистрирован: Чт июн 04, 2009 10:06 am

Re: Установка циркуляционного насоса

Сообщение ttkotel » Чт июн 04, 2009 3:42 pm

Без задвижки коректная циркуляция под вопросом :?:
А клапан обратный не помешал бы
Твердотопливное оборудование - энергосберигающие технологии :
http://opop-servis.com.ua/
ttkotel

Сообщения: 67
Зарегистрирован: Пт апр 10, 2009 2:22 pm
Откуда: http://opop-servis.com.ua/

Re: Установка циркуляционного насоса

Сообщение beech » Чт июн 04, 2009 3:49 pm

Спасибо.
beech

Сообщения: 6
Зарегистрирован: Чт июн 04, 2009 10:06 am

Re: Установка циркуляционного насоса

Сообщение beech » Пт июн 05, 2009 12:41 pm

Не могу посчитать сопротивление для жидкости на этом участке?

Слышал:
-про потерю напора обусловленной трением потока при входе в более узкую трубу и потерями на вихреобразование, которые образуются в кольцевом пространстве вокруг суженой части потока;
-про значительные потери энергии при поворотах, т.к. в нем происходят отрыв потока и вихреобразования, причем потери тем больше, чем больше угол.
beech

Сообщения: 6
Зарегистрирован: Чт июн 04, 2009 10:06 am

Re: Установка циркуляционного насоса

Сообщение santex » Пт июн 05, 2009 6:09 pm

beech писал(а):Не могу посчитать сопротивление для жидкости на этом участке?

Слышал:
-про потерю напора обусловленной трением потока при входе в более узкую трубу и потерями на вихреобразование, которые образуются в кольцевом пространстве вокруг суженой части потока;
-про значительные потери энергии при поворотах, т.к. в нем происходят отрыв потока и вихреобразования, причем потери тем больше, чем больше угол.


Шановний ви занадто глибоко полізли у дебрі гідравліки воно вам НЕПОТРІБНО.
Як я зрозумів у вас котел і два радіатора,ставте самий менший(напір/продуктивність) насос який знайдете,кран на основній трубі обовязково(при роботі насоса повинен бути перекритий ).
Бойпас насоса збиріть так кран\фільтир грубої очистки\насос\кран,зворотній клапан непотрібен(крани потрібні на випадок ремонту насоса,щоб систему не зливати.
На мою думку місце розташування вибрали геть неправильно,поставти як уси ляди перед котлом на обратці або після котла на подачі(на мою думку краще на подачі (мулу меньше) але це не настільки актуально)
Не морочте голуву зайвими підрахунками бо вони покажут парметри насоса якого на ринку немае а якщо і є то за рахунок ексклюзиву вартість буде захмарна для вашої системи.
Навіщо рахувати опори трубопроводів та місцеві на 8 метрів труби самий малий насос із тих про які я знаю чи бачив з великим запасом їх покриє .
З місцем розташування у вас лажа на це зверніть увагу і розташуйте нормально,не та система щоб теорії ровивати простіше напевно тільки радіатор із вмонтованим теном.
РУХ ЦЕ ЖИТТЯ-http://yugopolus.com.ua
Аватара пользователя
santex

Сообщения: 139
Зарегистрирован: Сб май 31, 2008 12:08 pm
Откуда: Киев

Re: Установка циркуляционного насоса

Сообщение Александр.Яр. » Пт июн 05, 2009 8:41 pm

А если проблема с электричеством, то как же насос будет работать? На такую систему из 2х радиаторов и котёл насос вобще не нужен, по большому счёту. Вот почему такая разница температур подача-обратка -- это надо выяснить.
Какая диаметром подводка к радиаторам? Видел, что полдюйма. Диаметр розлива 1.1/2 дюйма! Выход из котла, предполагаю, что тоже полтора дюйма. Посчитаем гидравлику :D ? Две подводки к радиаторам по 1/2" , считаем их площадь, одной трубы. Умножаем на 2. Получаем число. Теперь с этим числом проводим обратное действие, через площадь находим диаметр реального розлива. Получаем труба 3/4 дюйма! То есть у вас фактически стоит розлив 1.1/2" , а реально он задействован, как и котёл по гидравлике на 25%!!! :oops: Вот вода и не может нормально циркулировать. Замените врезки в розлив и подводку к радиаторам на дюймовую (1,0") :D И ни какого насоса будет не нужно, система будет и так работать, как часы :D А самое главное независимость от электричества. :D
С уважением Александр.
Аватара пользователя
Александр.Яр.

Сообщения: 371
Зарегистрирован: Ср авг 27, 2008 5:57 pm
Откуда: Россия г.Ярославль

Re: Установка циркуляционного насоса

Сообщение santex » Сб июн 06, 2009 3:03 pm

Александр.Яр приеднуюсь найкращій вихід.
РУХ ЦЕ ЖИТТЯ-http://yugopolus.com.ua
Аватара пользователя
santex

Сообщения: 139
Зарегистрирован: Сб май 31, 2008 12:08 pm
Откуда: Киев

Re: Установка циркуляционного насоса

Сообщение beech » Вт июн 09, 2009 7:25 am

Спасибо.
beech

Сообщения: 6
Зарегистрирован: Чт июн 04, 2009 10:06 am

Re: Установка циркуляционного насоса

Сообщение Серёга » Вс окт 11, 2009 10:33 am

Уважаемые специалисты!!!В старую систему самоточную я установил циркуляционный насос.Как синхронизировать работу насоса и газовой автоматики(АПОК-1)?Тоесть чтобы насос включался(и выключался) вместе с включением/выкл газа.
Серёга

Сообщения: 3
Зарегистрирован: Вс окт 11, 2009 10:15 am

Re: Установка циркуляционного насоса

Сообщение vladvlas » Вс окт 11, 2009 12:08 pm

А я бы, заодно с Серёгой, хотел бы узнать есть ли в этом смысл?
vladvlas

Сообщения: 40
Зарегистрирован: Вс дек 14, 2008 9:41 pm
Откуда: Киев

Re: Установка циркуляционного насоса

Сообщение sergey 73 » Вс окт 11, 2009 4:16 pm

Есть смысл отключать насос только с ТТ котлом, с газовым абсолютно смысла не вижу.
Ремонт газовых котлов http://www.luchservis.com
Аватара пользователя
sergey 73

Сообщения: 793
Зарегистрирован: Сб авг 11, 2007 11:35 pm
Откуда: Воронеж
