Гравитационная система

Сообщение Григорий » Пт фев 05, 2010 10:46 pm

Рис.1
Григорий

Сообщения: 199
Зарегистрирован: Пн фев 02, 2009 8:21 pm


Re: Гравитационная система

Сообщение sergey 73 » Сб фев 06, 2010 12:46 pm

Григорий писал(а):Рис.1

Очень занимательно :D Стесняюсь спросить, а что это означает?
Ремонт газовых котлов http://www.luchservis.com
Аватара пользователя
sergey 73

Сообщения: 793
Зарегистрирован: Сб авг 11, 2007 11:35 pm
Откуда: Воронеж

Re: Гравитационная система

Сообщение Григорий » Сб фев 06, 2010 9:32 pm

Просто не смог вставить рисунок ,а без него коментарий-лепет.
Григорий

Сообщения: 199
Зарегистрирован: Пн фев 02, 2009 8:21 pm

Re: Гравитационная система

Сообщение Григорий » Вс фев 07, 2010 3:11 pm

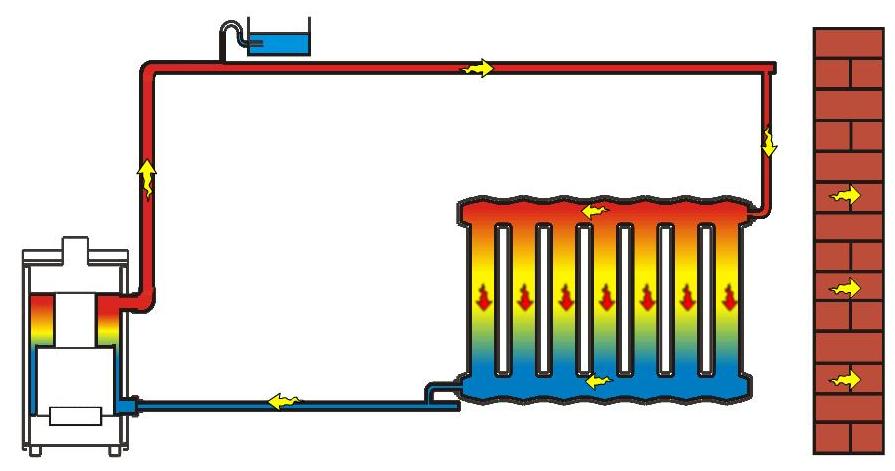

Рис.1
Вложения
уменьшение потребления тепла при максимальной мощности котла.JPG
уменьшение потребления тепла при максимальной мощности котла.JPG (37.67 КБ) Просмотров: 9780
Григорий

Сообщения: 199
Зарегистрирован: Пн фев 02, 2009 8:21 pm

Re: Гравитационная система

Сообщение Григорий » Вс фев 07, 2010 6:58 pm

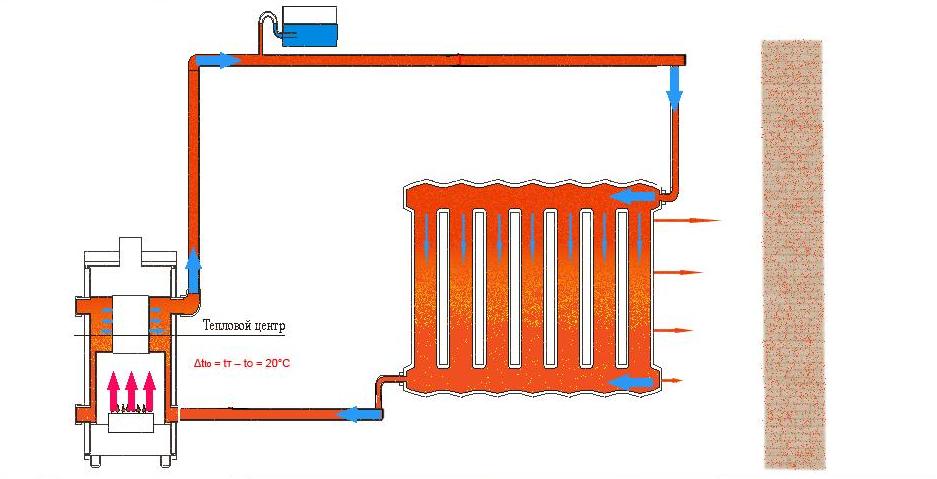

Рис.2
Вложения
отключение при уменьшении потребления.JPG
отключение при уменьшении потребления.JPG (42.43 КБ) Просмотров: 9776
Григорий

Сообщения: 199
Зарегистрирован: Пн фев 02, 2009 8:21 pm

Re: Гравитационная система

Сообщение Григорий » Вс фев 07, 2010 7:05 pm

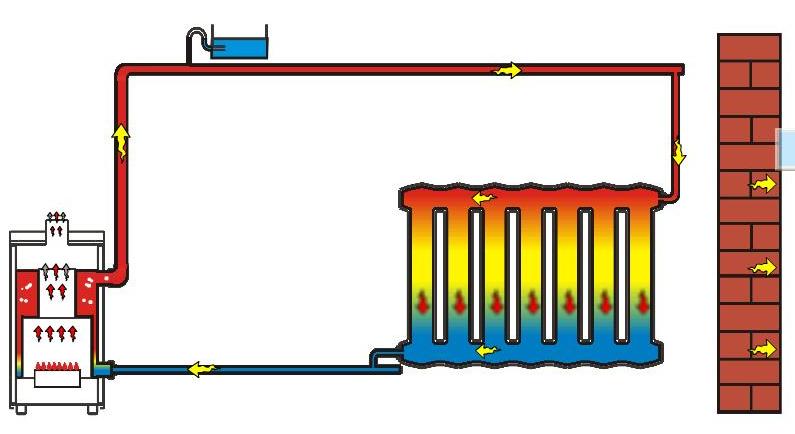

Рис.3
Вложения
Григорий

Сообщения: 199
Зарегистрирован: Пн фев 02, 2009 8:21 pm

Re: Гравитационная система

Сообщение Григорий » Вс фев 07, 2010 7:48 pm

Рис.4.В систему вмонтирован насос.
Вложения
система с насосом.JPG
система с насосом.JPG (53.01 КБ) Просмотров: 9775
Григорий

Сообщения: 199
Зарегистрирован: Пн фев 02, 2009 8:21 pm

Re: Гравитационная система

Сообщение Григорий » Пн фев 08, 2010 4:20 pm

.Рассмотрим сосуд с водой.Нагревая воду в верней части,никогда не сможем нагреть нижнюю.Т.е. в состоянии покоя холодная и горячая вода не перемешиваются, пример- растительное масло и вода.Котлы(бытовые) отечетвенного производства устроены таким образом,что тепловой центр ,место ниже которого вода не прогревается находится на уровне примерно 400 мм от полла.Это в свою очередь примерно уровень средины радиатора по высоте(речь веду о комнатной гравитационной системе отопления) .Поэтому, по закону сообщающихся сосудов, котёл в состоянии обеспечить прогревание воды в системе только до этого уровня.До 400 мм вода в котле и радиаторах остаётся холодной,а выше этой отметки -горячей.(См.Рис2).Если не вступает в работу система радиаторов то ситуация в системе котёл-радиаторы не изменится,т.е. верхняя половина -горячая(красный цвет),нижняя -холодная(синий цвет).Такие ситуации могут возникать в нескольких случаях:1)Мощность котла и к-во радиаторов подобраны правильно,но тепло не отбирается помещением.Поскольку мощность котла и системы отопления подбирают для самой холодной пятидневки(например-22*С),то повышение температуры на улице легко провоцирует такую ситуацию(средняя температура января в центральной части Украины -5,7*С).2)Количество радиаторов не соответствует мощности котла,например котёл 10 кВт,а суммарная мощность радиаторов 7кВт.3)Неоправдано уменьшено проходное сечение,или увеличина длина подводной-отводной трубы. ДСТУ на эту категорию котлов предусматривает норму на входной-выходной патрубки.Эту норму без взвешенного подхода(на авось)менять не следует.С ув. Григорий.
Григорий

Сообщения: 199
Зарегистрирован: Пн фев 02, 2009 8:21 pm

Re: Гравитационная система

Сообщение Григорий » Пн фев 08, 2010 8:46 pm

Отопительные приборы систем водяного отопления делятся на пять основных видов: радиаторы секционные и панельные, гладкотрубные приборы (с гладкой поверхностью), конвекторы, ребристые трубы (с ребристой поверхностью).
При всей сложности подбора отопительных приборов, все сводится к определению разности температур Δt. Из предположения, что температура теплоносителя в гравитационной системе отопления должна снижаться на Δtр = 20°С (в системе с принудительным перемещением теплоносителя Δtр может быть и ниже,например 5°С ).Рекомендуемая максимальная температура теплоносителя t max=+80°С ( начинается интенсивное разложение бытовой пыли на вредные составляющие). Определяем среднюю температуру tС отопительного прибора.
t min=t max-Δtр=80°С - 20°С =60°С;tС= t min+t max/2=70°С
Разность температур между средней температурой радиатора tС и средней температурой воздуха tВ=20°С внутри помещения определит Δt.

Δt = tС – tВ=70°С - 20°С =50°С.Зная мощность котла подбираем суммарную мощность секций,таким образом,что-бы приΔt =50°С она равнялась мощности котла.Тогда в самую холодную пятидневку котёл всегда будет работать сбалансированно с системой отопления и будут выполняться условия t max=+80°С ,t min =60°С,а мощность радиаторов равняться мощности котла и потребляемой мощности на отопление.

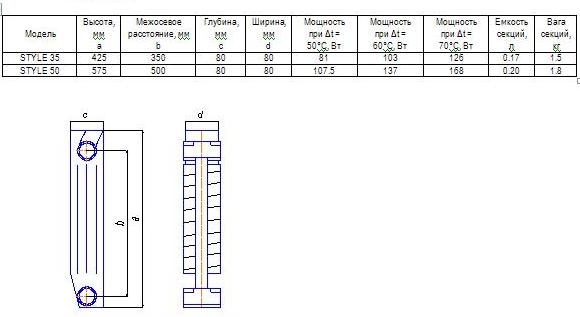

Во всех технических характеристиках на отопительные приборы присутствует величинаΔt. Рассмотрим примеры.
Вложения
теплопроизводительность радиатора.JPG
теплопроизводительность радиатора.JPG (24.08 КБ) Просмотров: 9754
Григорий

Сообщения: 199
Зарегистрирован: Пн фев 02, 2009 8:21 pm

Re: Гравитационная система

Сообщение Григорий » Пн фев 08, 2010 10:24 pm

ЕСЛИ вступает в работу система радиаторов.в них вода отдавая тепло -остывает и опускаясь в низ вытесняет горячую воду из котла.Когда работа радиаторов и котла сбалансирована сколько тепла выдаёт котёл,столько радиаторы расходуют -всё нормально.Вода которая циркулирует в системе успевает забрать тепло у котла и отдать его в помещение.Система работает в непрерывном цикле.Мощность котла и суммарную мощность радиаторов подбирают таким образом,чтобы выполнялось условие о котором я упоминал в предыдущих сообщениях.Тогда при наружной температуре tн = - 22°С мощности потребления например Qп = 12,0 кВт, температуре внутри помещения tВ = +20°С циркуляция воды в системе отопления определяется по формуле : G=Qп *860/ Δtр * С * ρ
где С = 1 ккал/(кг • °С) – теплоемкость воды;
ρ = 0,983 кг/м3 – плотность воды при 80*С+60*С/2=70*С
Система(гравитационная) отопления используя мощность Qп= 12000Вт должна включать n=12000/107,5=112 секций(STYLE50)или 84чугунныхМ140.Такая система в самую холодную пятидневку будет охлаждать теплоноситель на tт – tо = Δtр = 20°С, чем обеспечивает циркуляцию воды G =516 кг/ч.
Григорий

Сообщения: 199
Зарегистрирован: Пн фев 02, 2009 8:21 pm

Re: Гравитационная система

Сообщение KiT » Вт фев 09, 2010 6:18 pm

Всё просто и понятно!
производители часто иформируют, что котёл нужно подбирать по объёму воды в системе - 1кВт мощности на 10 л воды в системе. На чём строится эта теория? Подскажите, пожалуйста.
Дорогу осилит идущий
KiT

Сообщения: 27
Зарегистрирован: Вс авг 03, 2008 11:41 am
Откуда: м. Охтирка, Сумська область, Україна

Re: Гравитационная система

Сообщение Григорий » Вт фев 09, 2010 7:22 pm

Для отопления дома можно использовать разные режимы, при этом необходимо помнить, что теплоотдача секции будет изменятся, а следовательно и их количество.
Оптимальной работу системы отопления при гравитационном перемещении воды можно считать, когдаΔtр = 20°С. В этом случае обеспечивается тепло-вое равновесие Qк ≈ Qо , а так же равновесие расхода воды в котле и системе ото-пления Gк ≈ Gо(смотри рис.3).Но основная мощность необходимая для отопления Qо ≈0,5Qк ,что приводит с снижению расхода воды в системе в два раза.А в начале-конце отопительного примерно в 3.5 раза.
Нарушилось равновесие, мощность котла не изменилась, а потребление теп-ла и расход воды в системе отопления снизились значительно
Котел начинает работать с часты-ми включениями отключениями основной горелки(смотри рис.1 ,рис.2), интервал буквально 2 ÷ 3 ми-нуты. Температура воды в котле изменяется импульсивно . Это вызвано снижением расхода воды в системе, что приводит к быстрому изменению ее температуры в котле, как правило, основная горелка отключается раньше, чем прогретая вода поступит в систему отопления. Следует помнить, что Qк >> Qо ( при значитель-ном превышении Qк над Qо) приводит к увеличению расхода газа в 1,3 ÷ 1,6 раза.
Вывод следующий. Правильный подбор мощности котла и количества секций радиаторов, для самого холодного периода отопительного сезона, рационально обеспечит теплом в этот период.
Работа автоматики котла, позволяющая снизить его мощность при уменьше-нии потребления тепла, даст экономию газа.Прямой зависимости количества воды от мощности котла нет.Но вот например в навесных котлах вмонтирован расширительный бачёк, и там чётко указывается максимальный объём воды.
Григорий

Сообщения: 199
Зарегистрирован: Пн фев 02, 2009 8:21 pm

Re: Гравитационная система

Сообщение Григорий » Ср фев 10, 2010 8:17 pm

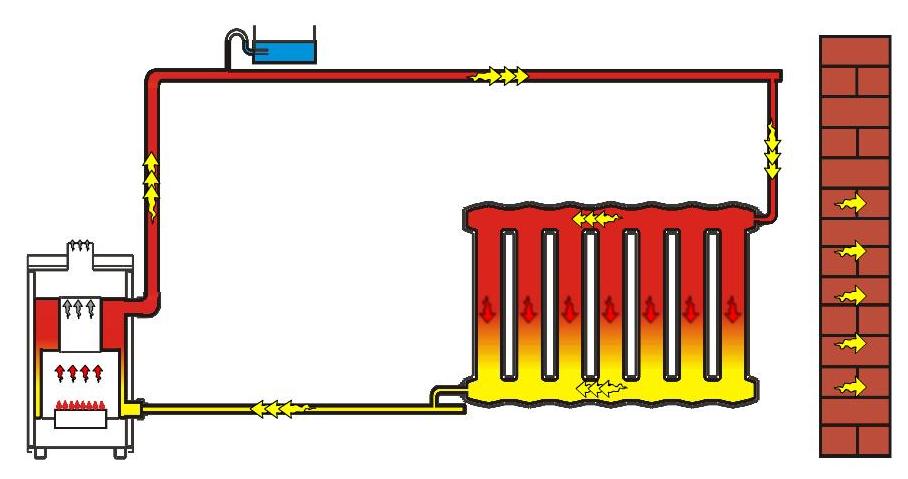

Рис.5
Вложения
Григорий

Сообщения: 199
Зарегистрирован: Пн фев 02, 2009 8:21 pm

Re: Гравитационная система

Сообщение sergey 73 » Ср фев 10, 2010 9:58 pm

Григорий писал(а):Работа автоматики котла, позволяющая снизить его мощность при уменьше-нии потребления тепла, даст экономию газа.
Теоритически верно, но практика показывает обратное, при работе котла в режиме непрерывной модуляции расход газа выше чем в циклическом режиме. А фокус в том, что КПД котла максимален, восновном, только при максималном пламени. И особенно это видно на котлах со стальным и чугунным теплообменником.
Ремонт газовых котлов http://www.luchservis.com
Аватара пользователя
sergey 73

Сообщения: 793
Зарегистрирован: Сб авг 11, 2007 11:35 pm
Откуда: Воронеж

Re: Гравитационная система

Сообщение Григорий » Ср фев 10, 2010 10:49 pm

sergey 73 писал(а):
Григорий писал(а):Работа автоматики котла, позволяющая снизить его мощность при уменьше-нии потребления тепла, даст экономию газа.
Теоритически верно, но практика показывает обратное, при работе котла в режиме непрерывной модуляции расход газа выше чем в циклическом режиме. А фокус в том, что КПД котла максимален, восновном, только при максималном пламени. И особенно это видно на котлах со стальным и чугунным теплообменником.
Я -бы никогда не посмел Вас обмануть,Рассказываю о вполне реальном,которое можно проверить у себя дома на своём котле.Причём обясняю терпеливо и обстоятельно .Я провёл многие годы у стендов исследуя эти процессы.Считаете меня фантазёром ?Напишите просто ,діду не морочи голову,а я именно в таком возрасте.Я сразу перестану писать.Это нужно Вам ,а не мне.И столько практики Вы не найдёте нигде,даже за деньги.И если я,найду хотя-бы одного человека желающего понять мою писанину ,буду сказочно рад.Из сотни человек ,которым я пытался обяснять , примерно двое блгодарили,причём один из них из вежливости.Это не потому,что они не благодарные,оно им не нужно.А тех кому нужно- единицы,для них и стараюсь.
