Автоматика Honeywell v5474

[sergey 73]

Это обычный контакт, датчик тяги разрывает цепь термопары, т.е включен с ней последовательно. А на счёт термостата немного не понял, скорее всего так Вы ошибочно называете термопару?

[and69ua]

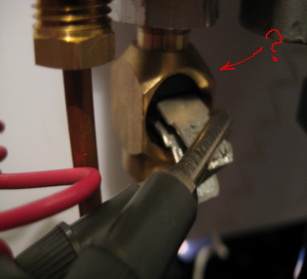

Sergey 73 Вы это имели ввиду? А как правильно на техническом языке его название. (На фотографии видна моя перемычка вместо датчика тяги )

[FishOFF]

Второй день, как я столкнулся с подобной проблемой. Клапан практически идентичен - SIT Nova 820. Котел отключался, перекрывая подачу газа. Аварийные датчики - исправны. Причина в термогенераторе - металлической колбе справа от пилотной горелки. Напряжение, которое вырабатывает термогенератор, питает основную и аварийную цепи клапана. Ресурс, указанный производителем, почему-то очень низкий - 5000 циклов. Рабочее напряжение - 350 милливольт без нагрузки, и 100 - с нагрузкой. Несмотря на это, котел включается только при напряжении 280-320 мВ. В сервисных центрах сильно не понравились цены и скорость доставки - обещали привезти новый термогенератор (или блок питания для энергозависимых клапанов) только через месяц Сейчас примусь делать блок питания сам.
Чтобы не замерзнуть, могу посоветовать соединить контакты термогенератора на колодке клапана (красный провод +) с обычным ПАЛЬЧИКОВЫМ аккумулятором 1.5 В. (лучше немного подсевшим) - котел может проработать несколько дней, - затем придется заряжать, но что делать...
Да, только что сообщили, что помогает обычное "шаманство" - повращать термогенератор, сориентировать его у пилотной горелки, думаю лучше делать это с подключенным тестером...

[Александр.Яр.]

Проходит какое-то время и оно становиться меньше и едва касается термопары. А потом горелки гаснут.

Верный признак нехватки воздуха в топочной камере. Как указываете тяга хорошая. Вполне возможно, что всего-навсего надо открыть дверь в помещение. Конечно, может и какая другая причина, но явно нехватает воздуха в топочной камере. И нехватает его именно запальной горелке, которая подмешивает воздух из топочной камеры. С похожей проблемой сталкивались с Жуковским котлом.
С уважением Александр.

[Юрий-Н]

Извините, но я новый человек на Вашем форуме.
Возможно мой вопрос глупо выглядит, но пожалуйста подскажите:
Куда идет ЭДС от термопары?
То-есть хотелось бы знать, как конкретно работает устройство защиты от случайного затухания горелки?

[Александр.Яр.]

Куда идет ЭДС от термопары? То-есть хотелось бы знать, как конкретно работает устройство защиты от случайного затухания горелки?

Когда вы зажигаете котёл, то нажимаете на ручку пуска котла в положении поджиг. Затем, держите ручку вниз. После прохождения 1-2мин, вы отпускаете ручку-- котёл работает. Затем выбираете режим работы от 1 и ... Что же происходит, и как это работает. При нажатии на ручку поджига происходит открытие газового клапана на запальник и пьезоэлемент даёт искру поджига газа. Д алее нагревается термопара, создаётся термопарой ЭДС, намагничивание катушки соленоида магнитного клапана и притягивание лепестка. Клапан газа открыт. потом вы выбираете режим работы терморегулятора. При затухании запальника всё происходит в обратном порядке. Термопара остывает, ЭДС прекращается, прекращается и намагничивание катушки соленоида, лепесток под действием сжатой пружины отрывается и клапан газа-- закрыт. Кроме того есть ещё и датчик тяги, который может быть терморезисторный, либо биметалический(биметалическая пластина). Вариантов срабатывания этого датчика 2. Смотря какой датчик, его тип. Происходит при нагреве датчика изменение формы пластины. И размыкается контакт цепи термопары. Либо наоборот, цепь термопары и соленоида замыкается накоротко, на корпус. Газовый клапан при этом моментально срабатывает и отключает подачу газа.
Вот собственно и весь принцип работы.

[Григорий]

Нужна документация а лучше описание работы автоматики Honeywell v5474. Есть непонятные моменты в работе с котлом Данко, хотелось бы разобраться. Нашел на английском языке но много непонятного.

При наличии в обозначении котла буквы А в начале говорит,что он производится по нормативному документу позволяющему выбросы СО до 600мг/м.куб.Такие котлы именуются аппаратами.На котлах эта норма составляет 120мг/м.куб.Ничего страшного в этом нет.Просто для получения более низкой температуры уходящих газов в аппаратах их "прижимают"(применяются различного рода устройства для улавливания тепла).Это накладывает определённый рисунок на работу котла.Они более чувствительны к снижению нагрузки(повышение температуры наружного воздуха,влажности ,снижение атмосферного давления).На клапане имеются две ручки управления. Розжиг и уровень мощности-одна,и температура отключения другая.Попробуйте установить такой уровень мощности, при которой котёл будет работать постоянно(это называется механической модуляцией),Причин затухания котла-масса.Первооткрывателю это не всегда под силу.По Вашему описанию думаю это Вам поможет,главное без особых усилий.С уважением Григорий.

[вован09]

Проходит какое-то время и оно становиться меньше и едва касается термопары. А потом горелки гаснут. Такой прециндент был, прозаически загрязнён жиклёр на пилотной горелке, при включении основной горелки давление падает,падает пламя на пилотной, падает напряжение термогенератора закрывается клапан выключается котёл <Данко-20>? прочистили жиклёр все поблемы ушли..

[Юрий-Н]

Доброго вечера всем, а особенно Александру из Ярославля.
Александр, большое спасибо Вам за подробное и доходчивое описание основного принципа работы автоматики котла. Все это в основном понятно из всего выше написанного в этой ветке форума. Но главное меня, как инженера интересовала та часть Вашего описания, которую я выделил цветом. По возможности поделитесь более детальным описанием (конечно же если оно у Вас как говорится "под рукой").

Когда вы зажигаете котёл, то нажимаете на ручку пуска котла в положении поджиг. Затем, держите ручку вниз. После прохождения 1-2мин, вы отпускаете ручку-- котёл работает. Затем выбираете режим работы от 1 и ... Что же происходит, и как это работает. При нажатии на ручку поджига происходит открытие газового клапана на запальник и пьезоэлемент даёт искру поджига газа. Д алее нагревается термопара, создаётся термопарой ЭДС, намагничивание катушки соленоида магнитного клапана и притягивание лепестка. Клапан газа открыт. потом вы выбираете режим работы терморегулятора. При затухании запальника всё происходит в обратном порядке. Термопара остывает, ЭДС прекращается, и намагничивание катушки соленоида прекращается, лепесток под действием сжатой пружины отрывается и клапан газа-- закрыт. Кроме того есть ещё и датчик тяги, который может быть терморезисторный, либо биметалический(биметалическая пластина). Вариантов срабатывания этого датчика 2. Смотря какой датчик, его тип. Происходит при нагреве датчика изменение формы пластины. И размыкается контакт цепи термопары. Либо наоборот, цепь термопары и соленоида замыкается накоротко, на корпус. Газовый клапан при этом моментально срабатывает и отключает подачу газа.
Вот собственно и весь принцип работы.

Извините, что возможно повторюсь, но я конкретно имел в виду следующее:
1. чертеж магнитного или газового клапана ( я понял , что это одно и тоже ), соленоида и лепестка. Если нет чертежа, то хотя бы словесное описание. Либо, еще проще, скажите, конструкция автоматики Honeywell V5474 аналогична 630EUROSIT?
2. Есть ли у Вас какие - либо данные по соленоиду (диаметр провода, количество витков, сопротивление). Если нет точных данных, то хотя бы что-то примерное из того, что Вы видели, либо "держали в руке".

Спасибо Юрий.

[Александр.Яр.]

Есть ли у Вас какие - либо данные по соленоиду (диаметр провода, количество витков, сопротивление). Если нет точных данных, то хотя бы что-то примерное из того, что Вы видели, либо "держали в руке".

Витки на соленоиде я крнечно не считал, но там их немного, 10-12 витков толстой проволокой 0,7-1,2мм. Сопротивление там будет тоже около 0 1-2 Ом. Индуктивное сопротивление тоже не велико, хотя и обмотка на сердечнике. В сути своей это и не соленоид, а обычный электромагнит, не знаю почему соленоидом обозвали. Вот примерный эскиз я набросал, причём не детальный эскиз, а только схематичный. Примерно так вот выглядит этот клапан. На рисунке. Срабатывание датчика тяги, как уже писал происходит на замакние + контакта термопары на корпус, либо наоборот, на размыкание контактов цепи термопара---->катушка электромагнита. Смотря какой датчик стоит. Не сложно проверить тестером. В первом случае контакты длжны быть в холодном виде разомкнуты, во втором замкнуты.

[Юрий-Н]

Добрый вечер, Всем и как всегда в особенности Александру.
Александр, очень люблю быть точным в определениях, поэтому

Электромагнит — устройство, создающее магнитное поле при прохождении электрического тока. Обычно электромагнит состоит из обмотки иферромагнитного сердечника, который приобретает свойства магнита при прохождении по обмотке тока.
Солено́ид (от греч. σωλήνας — трубка, είδος — вид), — катушка провода, намотанного на цилиндрическую поверхность.

Еще одна просьба, скажите
1. Ваш рисунок относится конкретно к Хоневеллу, либо как говорится "взагали" относится к принципу работы электромагнитного клапана ?
2. Есть ли у Вас конкретная схема работы Хоневелла В5474?
Как всегда спасибо Юрий.

[Юрий-Н]

Ау, SOS, всем кто слышит меня, срочно!
что такое
КИНЕТИЧЕСКОЕ ДАВЛЕНИЕ ГАЗА? и КАК ЕГО ИЗМЕРИТЬ?
Сразу скажу, что про контекст и откуда я взял этого зверя меня спрашивать не надо,
потому, что я тогда и сам смогу рассказать, что это такое.
Всем спасибо, Юрий.

[Александр.Яр.]

Добрый вечер, Всем и как всегда в особенности Александру.
Александр, очень люблю быть точным в определениях, поэтому

Электромагнит — устройство, создающее магнитное поле при прохождении электрического тока.

В данном случае как раз использован электромагнит. Рисунок я сделал принцмпиальный. Устройство этих клапанов очнеь похожее. Если клапан электромагнитный, а на это указывает наличие термопары, то они все примерно однотипные, взять даже отечественный и импортный, всё равно устройство и принцип работы будут похожие. Конкретно чертежей от Honeywell у меня нет. Но разбирать, разбирал.

[Григорий]

Нужна документация а лучше описание работы автоматики Honeywell v5474. Есть непонятные моменты в работе с котлом Данко, хотелось бы разобраться. Нашел на английском языке но много непонятного.

http://europe.hbc.honeywell.com/oem/com ... 5_2_AH.pdf

[Юрий-Н]

Григорий, огромное спасибо за автоматику 5474 на русском,
если кто найдет чертеж "потрохов" тобиж внутренностей, не сочтите за труд, поделитесь.
Ну а как же все таки с моим Кинетическим давлением, будь оно неладным.
Может кто и осилит его ?
Всем спасибо, Юрий.
