Отопление гелиосистемой.

**slava** » Пт фев 22, 2008 9:14 am

20 000 ЕВРО, много да!!!, я знаю здесь недалеко от Киева в Белогородке ставили полную установку на отопление и на воду за 60 000 грн (особняк 3 этажа)
коллектора не трубки вакуумные, а обычные плоские коллектора
разница в КПД незначительная (а может и значима 5-8%) , но цена разница :shock:

Taraskin если сам хочешь сделать - можно (но советовал просчитать затраты)
скажи чем покрывать будешь медь. Я так понимаю химией (какой?)

**Taraskin** » Пт фев 22, 2008 11:30 am

Зимой простой коллектор просто работать не будет, в отличии от вакуумного.
20000 евро, я тоже не хочу платить, потому и розрабатываю схему самодельного его изготовления.
Покрытие меди делается хим путём, медный купорос и нашатырь, затем нагреваем и получаем то что хотим.
Химия купленна, клей покупаю в понедельник, трубки тоже, насос нашёл, делаю проплаты... короче работаю

Мне кстати никто так и не подсказал как откачав воздух законопатить трубку!

**slava** » Пт фев 22, 2008 11:34 am

дай мыло - нарисую

**slava** » Пт фев 22, 2008 11:53 am

скажи как будешь делать , так как (2 колбы , стекло и алюминий), или отражатель припаивать будешь, буду знать что посоветовать :?:

**Taraskin** » Пт фев 22, 2008 4:55 pm

Буду припаивать к трубке С-образный поглотитель как нарисовано на рисунке.
мыло [email protected]

**slava** » Вт фев 26, 2008 8:12 am

Taraskin
получилось сделать?

**Taraskin** » Вт фев 26, 2008 9:37 am

slava писал(а):Taraskin
получилось сделать?

Пока нет, трубки уже есть, жду клей и насос...

**Taraskin** » Пн мар 10, 2008 7:37 pm

Наконецто пришёл клей и всё остальное.
До прихода клея пробовал плавленный полиетилен из пистолета, получается нестабильное соединение, при температуре меняется вязкость ...
Експерименты продолжаются.

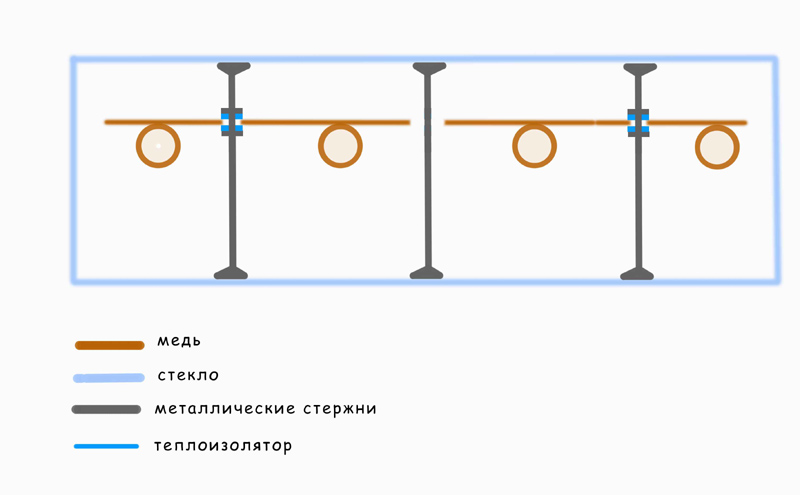

Кстати родилась новая идея, заменить трубки на плосское стекло! Оно подешевле, меньше потерь на выходе из трубки в трубку (соединяющая магистраль) монолитнее.
Уже заказан експериментальный стеклянный кубик, для проверки на прочность вакууму.
12 марта, кубик 150х150 и толщиной 3мм разорвало...
Заказан новый куб 100х100 и толщина 5мм.

**Taraskin** » Вт мар 18, 2008 9:19 pm

Этот куб выдержал, ура! Сейчас спаиваю медную пластину и медную трубку, столкнулся с "Повело металл" задумываюсь про точечную сварку...
Эксперименты продолжаются.

**TSP** » Пт апр 04, 2008 10:04 pm

Taraskin писал(а):Этот куб выдержал, ура! Сейчас спаиваю медную пластину и медную трубку, столкнулся с "Повело металл" задумываюсь про точечную сварку...
Эксперименты продолжаются.

С интересом наблюдаю. Ну и как успехи?

**talisman2004a** » Вс апр 06, 2008 12:57 pm

+1 тоже здец как интересно!
Расскажите на каком этапе работа?

**ДмитрийКузнецов** » Вс апр 06, 2008 8:50 pm

есть путь попроще, и подешевле. берется лист чего угодно, и красится черной матовой краской, на растоянии порядка 10 мм от него закрепляется лист стекла(3мм достаточно) теперь можно или еще лист стекла (4-5мм для прочности, можно больше)на растоянии 20-25мм, или лист сотового поликарбоната на растоянии 5-10мм. между листом чего угодно и первым листом стекла гоняем воду, между стеклами или поликарбонатом воздух, воздух герметизировать ненадо, желательно установить перегородки для уменьшения конвективных потоков. летом имеем с такого коллектора на стекле до 700Вт с кв.метра, на поликарбонате до 500вт. зимой цифры похуже, 400вт - стекло, 250 вт-поликарбонат (цифры в среднем за световой день, за неделю, т.е с тучками и облачками, слежения за солнцем нет, место 30км к северуот г Ростов - на-Дону)

**Taraskin** » Пн апр 07, 2008 8:05 am

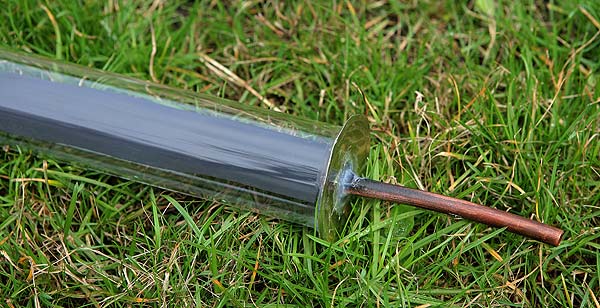

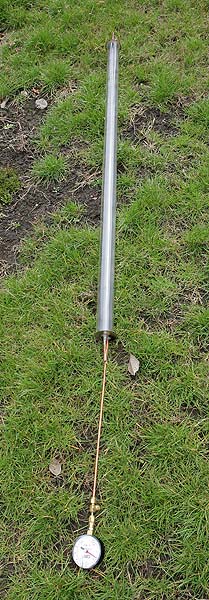

Наконецто я всё собрал! РАБОТАЕТ!
Конечно не так красиво как хотелось, но как изделие сделанное на кухонном столе да и к томуже первое...

по ходу узнал много тонкостей, необходимые для быстрой и точной сборки. Единственное что у меня не получилось, чернить медь химией, пришлось взять автомобильную краску. В качестве клея использовал аквасиликон.

**Taraskin** » Пн апр 07, 2008 8:10 am

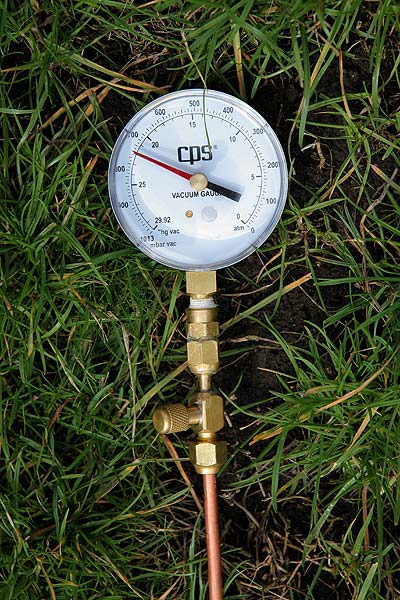

Мой насос создавал именно такой максимальный вакуум...

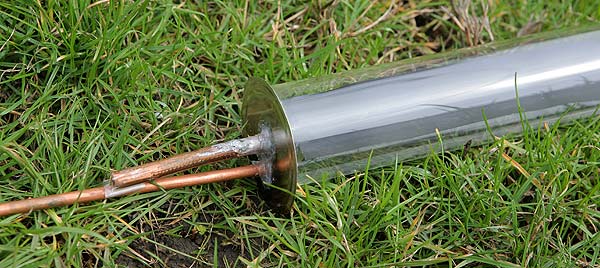

Кстати соединения которые вы видите, протравливали воздух! Пришлось тупо всё это обмазать аквасиликоном, теперь не травит.
Что касается тепла, про слабой облачности в полдень, когда среди туч видно где находится солнце и за бортом около 12 градусов, медная трубка на выходе имела слегка тёплое состояние.Проверял тыльной стороной ладони.

Но вот когда сильная облачность, предгрозовое состояние, он не греет.

Учитывая что таже медная трубка при нагревании паяльником, уже на расстоянии 30 см не ощущалась гарячей, можете прикинуть теплопотери тепла в воздух и теплопроводность.

**chocho-u** » Пн апр 07, 2008 8:27 pm

Тук-тук.Я тут свіжоспечений,хоча якийсь час слідкую за цим форумом.Тема в голові крутиться давненько(надивившись на тих "загниваючих",не кажучи про айзію)
Якщо приймете,висловлю своє бачення(до практики ще не дійшов,хоча надіюсь ще цього літа помитись дармово нагрітою водичкою)
Так от: Taraskin ,звичайно, Молодець,він уже щось зробив.Хоча,якщо прикинути вартість на 2-3м2(це для 100л обмінника)при використанні тих скляних трубок++++,чи не вийдемо ми на ціну готової с-ми ,наприклад
http://www.ekostroy.com.ua/price_list.html
Може краще плоский ящик,добре теплоізольований знизу, накрити зверху "майже вакуумним" склопакетом??? :?:

Конструктивно простіше і по ціні.... Мідну трубку можно вкладати горизонтально(краща циркуляція) :roll:

Хто "за"?,тільки не бийте.
