Saunier Duval 223E, документация, эксплуатация ?

[sergey 73]

Да ё моё сколько можно, нет там трёхходовика(Юр повнимательней посты читай, там битерм), 2Uncounted здаётся Вы решили достать? Но мы сервисанты люди выдержанные, дерзайте, будем неустанно отвечать на ваши вопросы типа " с пустого в порожнее". Работа у нас такая.

[Uncounted]

Сергей, спасибо. Я уж потихонечку...

Вон почитал пользовательскую инструкцию на английском, она полнее нашей, в нашей кое-что выпущено при переводе. Целыми абзацами, а то и страницами. В частности в оригинале чистка описывается буквально по-шагово: каждый винтик и шпунтик.

Но все равно Ваш опыт - это Ваш опыт...

[Garik]

Uncounted, специально для таких пользователей, как Вы, привожу выдержки из рекомендации по сервису Ariston.

7 ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Бай-пасс и сбросной клапан
Ежегодно
Визуальный осмотр / Чистка, промывка

Фильтр системы отопления
Ежегодно
Визуальный осмотр / Чистка, промывка

Расширительный бак
Ежегодно
Давление воздуха 1 бар

Датчик протока
Ежегодно
Проток / Визуальный осмотр / Чистка, промывка

Электроды зажигания и Датчик пламени
Ежегодно
Визуальный осмотр / Чистка / Расстояние от горелки /
Ионизационный ток более 1 µA

Горелка и Рампа
Ежегодно
Визуальный осмотр / Чистка, промывка / Контроль пламени

Пневмореле
Ежегодно
Визуальный осмотр / Чистка трубок / Данные по тарировке см. выше

Вентилятор
Ежегодно
Визуальный осмотр / Чистка

Первичный теплообменник
Ежегодно.
Визуальный осмотр / Чистка, промывка

***
Это все - "ежегодно".
Кстати, Вам ведь написали на русском форуме:
"котелок перебрать мож по полной, с беличьим хвостиком горелочку почистить, спиртиком платку потереть, всю резиновую гидрогруппу заменить (сальников там на 100 зеленых потянет),газовый редуктор перебрать и спец смазочкой смазать(50 у.е. не считая работы)проверить настроечки (их там тоже хватает),за дополнительную плату клиент может присутсвовать при подключению теплообмеников к сказочному аппарату БУСТЕР (за съемку видеокамерой отдельная плата, по времени иль в зависимости от загрязнения последних), потом потребовать установку только своими силами котла на место, так как потребуется проверка работоспособности котла на месте его прописки , а также настройка котла для полной адаптации к месту его жительства"

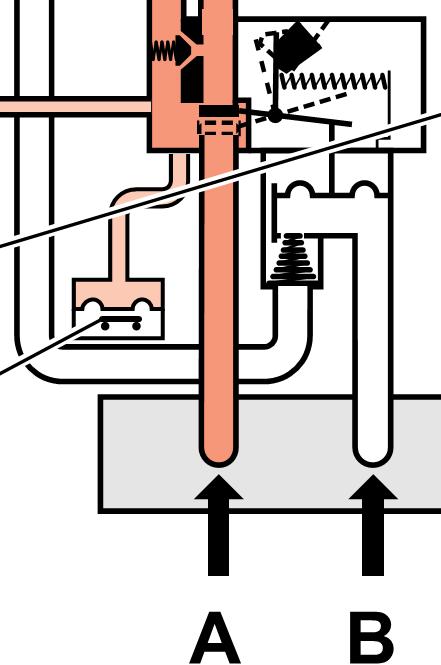

Серж, глянь рисунок по гидравлие этого Дюваля, правда деталировки не нашел, токо схематично. Как думаешь, может в этом клапане проблемс?... А- отопление, В - подача х/в на ГВС.

[sergey 73]

2Garik Прошу прощения, не мвнимательно смотрел схему. Запросто может быть в нём, особенно если контур отопления греется при ГВС. Привык к современным системам с битерм., где просто выключается насос.

[Uncounted]

Сергей! Нет, контур отопления не похоже, что греется при ГВС.
Я пока не очень понимаю, что значит "битермальный", но Вам, разумеется, виднее.

Garik, спасибо. Аристон, насколько я могу судить по цитате, дает не столь подробное и развернутое описание "рутинной" чистки, как это описано в руководстве для Дюваля.
Например:
Cleaning the burner

1/Pull off leads to ignition electrode
2/Pull off lead to flame sense electrode
3/Unscrew and remove screw holding earth lead to flame sense electrode
4/Undo main gas supply nut from main burner
5/Uscrtew and remove locking nut...
6/Lift front edge of burner until tapping point and...
7/...
8/...
9/...
И т.д.

[Garik]

У практически каждого именитого производителя существует кроме инструкции пользователя инструкция по сервису и монтажу, типа той, что вы нашли (у этого Дюваля далеко не лучшая инструкция). Также обычно прилагается т.н. "взрывная схема" котла, т.е. "разборка по винтикам", деталировка множества комплектующих с указанием кодов и таблицы с наименованиями - без этого не может полноценно работать ни один сервис. Ну и плюс соответственно принципиальные электросхемы плат автоматики.

Битермический т/о - означает нагрев теплоносителя и ГВС в одном контуре ("2 в 1") - картинку "в разрезе" прилагаю.

[Uncounted]

Garik! Повторюсь: нструкция, о которой идет речь, это обычная инструкция для пользователя в оригинале.
Повторюсь еще раз, в переводе на русский в ней многое упущено.

Я согласен, что сервисант должен быть знаком не только с такого рода инструкцией в ее п о л н о м объеме, но и с более детальной технической документацией по тем котлам, с которыми он имеет дело. Да, талантливый человек может разобраться как-то и сам или основываясь на инструкции к другому котлу, но согласитесь, для пользователя далеко не на последнем месте то, насколько мастер действительно ориентируется в вопросе.

За фотографию спасибо. Технологически-то это что меняет?

[Serega]

Я рекомендовал бы обратится на представительство Saunier Duval либо Vailant в вашем регионе, и там узнать адреса сертифицированных сервисных центров, которые имеют и бустер и минимальный склад запчастей на котлы которые обслуживают.

[Serega]

Энергогазмонтаж Санкт-Петербург (812) 329 55 22
Нева-Энергия Санкт-Петербург (812) 542 94 11
327 08 28

[Garik]

Serega, уже про это писали в начале темы - читайте внимательнее.
Тему уже можно закрыть...
