Какой нужен насос для теплого пола?

[Egor]

Есть теплый пол 60кв.м
4 контура подсоединненых через гребёнку.
Длина трубы приб. 230 м.
самый длиный контур 90 м.

[Garik]

Если используется только обогрев теплыми полами, можно обойтись и котловым насосом в настенном котле для данной площади, однако надо, чтобы модель котла позволяла ограничить температуру подачи до 50 градусов (такая настройка имеется не во всех котлах).

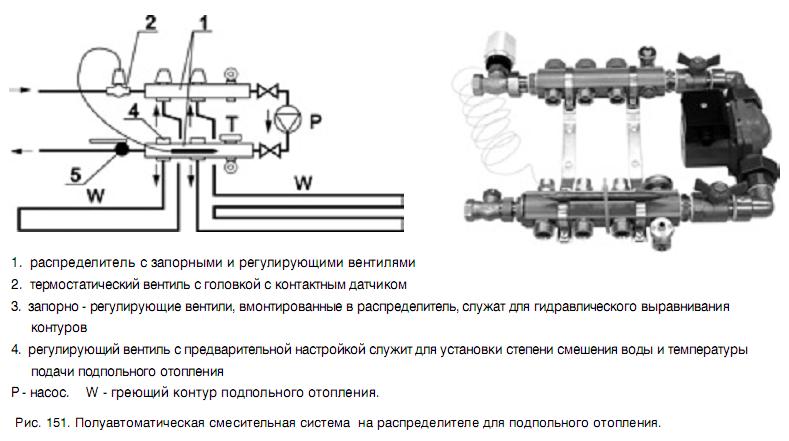

Если же система комбинированная с радиаторным отоплением, или котел выдает только 80 градусов, надо устанавливать узел смешения (пример прилагаю). В таком узле идет точно такой же насос, как и в котле, то есть можно поставить например Grundfos UPS 25-40 или DAB 35-130 соответственно.
Также на мой взгляд на такую площадь у вас занижен расход трубы, т.е. вы даете большой шаг укладки. Рекомендации - 20 см шаг, в краевых зонах (возле наружных стен) шаг 10 см в пределах 60-100 см ширины зоны. При этом средний расход трубы получается примерно 5 метров трубы на 1 квадрат.

[Garik]

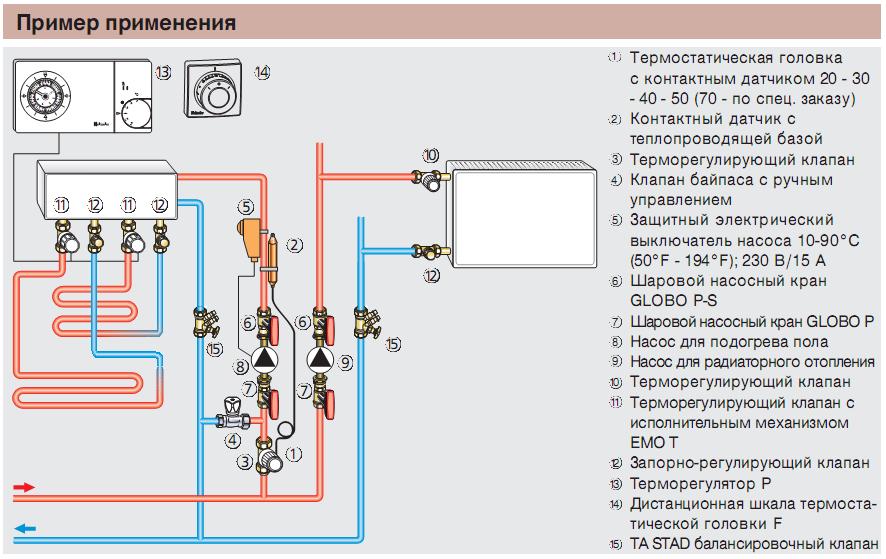

Данную систему можно дополнить также термостатом включения/выключения насоса. Еще один вариант организации комбинированного отопления приведен на рисунке.

[proekt]

А "обычная" метода: по мощности (кВт) контуров посчитать производительность насоса (м.куб/час), а по гидравлическому сопротивлению подобрать напор, для теплых полов не подходит?

можно обойтись и котловым насосом в настенном котле для данной площади

А если не настенный и нет насоса?

[sergey 73]

А если не настенный и нет насоса?

Купить настенник или хотя бы насос

[proekt]

или хотя бы насос

какой?

[sergey 73]

Циркуляционный 4 метровый, будет достаточно .

[Mikhail]

А "обычная" метода: по мощности (кВт) контуров посчитать производительность насоса (м.куб/час), а по гидравлическому сопротивлению подобрать напор, для теплых полов не подходит?

Конечно подходит

[proekt]

Циркуляционный 4 метровый, будет достаточно

такого достаточно будит? 4 метрового...



П.С. весь смысл этого стёба - натолкнуть чела на мысль глянуть таки в книгу (пускай брошурку) как считается циркуляционный насос.

П.С.С. забавный термин на картинке выше - "подпольное отопление"

[sergey 73]

Здравый смысл рулит

[proekt]

Правильный "здравый смысл":

- посчитать нужную производительность насоса в зависимости от тепловой мощности контура
- посчитать гидравлическое сопротивление (см. таблички к трубам)
- подобрать насос по каталогу или программой.

Кстати вышенарисованный насос подобран Wilo Select на "требуемый" напор 4 м , но расход 18 м.куб/час, что равно контуру тепленького пола мощностью 250-300 кВт

Кстати вообще полезно проверить не удобней ли увеличить диаметр труб вместо увеличения напора насоса. Циркуляционным насосам "вредны" большие давления... От этого они дорожают...

А в теплых полах сопротивления относительно больше "обычных" систем - трубы относительно тонкие и длинные

[Garik]

proekt - ну чего вы умничаете?

"Wilo Select на "требуемый" напор 4 м"... "Кстати вообще полезно проверить не удобней ли увеличить диаметр труб вместо увеличения напора насоса. Циркуляционным насосам "вредны" большие давления... От этого они дорожают..."

Абы шо-то написать!
Какой-такой диаметр труб на 60 квадратов теплого пола?? Если конкретно хотите посчитать - смотрите гидравлику трубы металлопластиковой диаметром 16-20 мм и пишите, какое падение давления будет на каждой ветке теплого пола...

[proekt]

proekt - ну чего вы умничаете?

Написал общий подход...
А не пальцем в ж... небо...

Кому не нравится - ставит насос "как в настеннике"

П.С. Мне разонравился форум...

[Garik]

Ну чего вы обиделись!
Если по правилам считать - ну так и скажите нам, простым смертным монтажникам, модель насоса при заданых параметрах:
- общая длина контуров - 230 метров
- диаметр трубы 16 мм (внутренний 14 мм).
И приведите пример расчета, чтобы в дальнейшем все могли пользоваться.
Все, как вы и писали:
- посчитать нужную производительность насоса в зависимости от тепловой мощности контура
- посчитать гидравлическое сопротивление (см. таблички к трубам)
- подобрать насос по каталогу или программой.
Просто ИМХО в ваших постах мало конкретики, примеров из практики, а без примеров остается лишь словесный мусор. Я так думаю!

[proekt]

прикидочный расчет:

- посчитать нужную производительность насоса в зависимости от тепловой мощности контура

G [м.куб/час] = Q [Вт] / 1000 (Т1-Т2)
Т1 Т2 - температуры прямой и обратной воды

- посчитать гидравлическое сопротивление (см. таблички к трубам)

ну в конце методички по трубам обычно есть занимательные таблички или номограмы... По расходу определить потерю давления на 1 метр трубы. Её умножить на длину труб и прибавить потери на местных сопротивлениях

- подобрать насос по каталогу или программой.

ну каталог тут приводить не буду
Там просто... Вбиваете расход и напор, параметры теплоносителя - получаете насос...

Естественно не имея данных по мощности (теплоотдаче) Вашего пола, материалах труб я посчитать примерно не могу

постах мало конкретики, примеров из практики, а без примеров остается

Какие такие примеры из практики? Написать сколько и каких насосов использовал в какой системе? Зачем?

П.С. Кстати в нете есть таблички в Ехеле для гидр. расчета...
Я тоже табличкой считаю... Но к сожалению она не удобоварима для посторонних
