Монтаж системы отопления

[Anatoliy]

--------------------------------------------------------------------------------

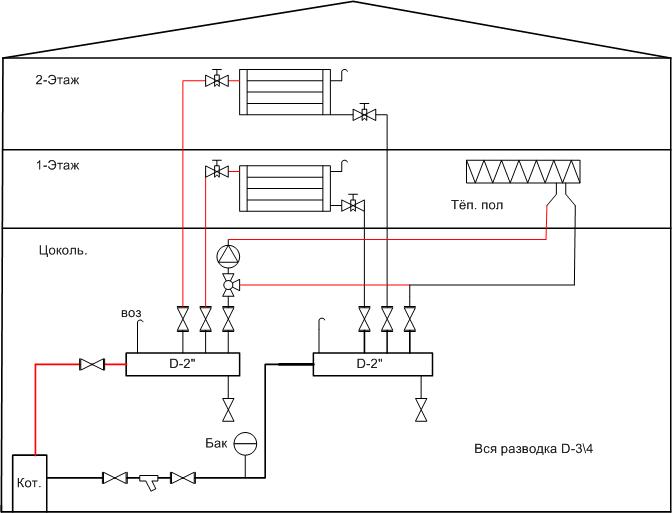

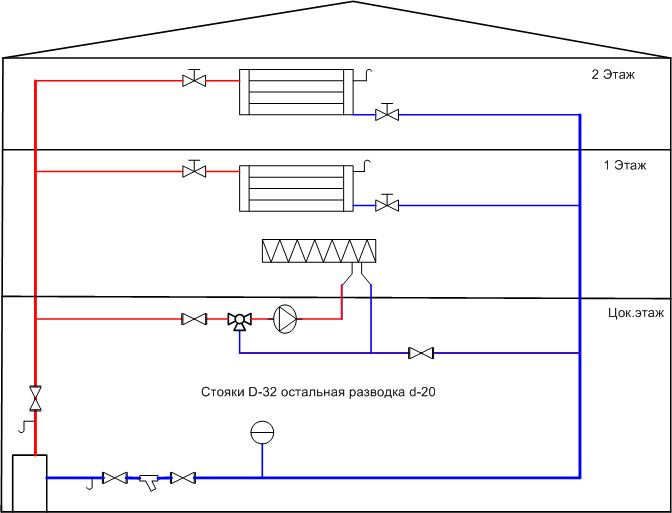

Уважаемые спецы форума! Дайте совет, будет ли работать моя схема отопления?Какую выбрать? Если общая S-150м2, котёл настенник Baxi-24 или Proterm-24. Мощность батарей 1-этаж 4Квт+теплый пол 2 петли по 50м, 2-этаж 6Квт. На схеме видно система 2х трубная, коллекторная, трубы ПП.Коллектор и стоякки из нерживеики

1. Хватит ли мощности насоса, встроенного в котле, если самая высокая точка на высоте 10м?
2. И какой должен быть насос на тёплый пол?
3.Какие диаметры труб порекомендуете?Заранее благодарен!
СОВЕТУЙТЕ

[taran]

Дайте совет, будет ли работать моя схема отопления?Какую выбрать? ... котёл настенник Baxi-24 или Proterm-24...
1. Хватит ли мощности насоса, встроенного в котле, если самая высокая точка на высоте 10м?

Работать будет и та и другая. Вторую легче сбалансировать.
С высотой вы ошиблись откуда 10м, думаю мах 6м или у вас потолки 4,5-5м?

[Garik]

Котлового насоса не хватит, надо бы или на подаче на каждый этаж, или хотя бы один на стояке обратки в котел.
Я бы выбрал другую схему, с коллектором на каждом этаже.
У вас что, один радиатор на 1 этаж?!

[Anatoliy]

Уважаемый Garik спасибо что окликнулись на мою тему, у меня по 4 радиатора на этаж,по этажной разводке у меня вопросов нет а, вот как поднять эту воду? Точно замерил высоту от пола цокольного этажа до верха батареи 2го этажа 7м.
1. с коллектором на каждом этаже?
У меня котельная в цоколе и хотелось чтобы всё оборудованее было в ней.

[taran]

Сам же писал

котёл настенник Baxi-24 или Proterm-24.

причем здесь

Точно замерил высоту от пола цокольного этажа до верха батареи 2го этажа 7м.

Меряй от котла.

[Anatoliy]

Так как кател ешё не купил а, монтаж котла будет вести спец. организация ,уважаемый Taran не ужели так важно на какой высоте будет висеть котёл.

[taran]

Так как кател ешё не купил а, монтаж котла будет вести спец. организация ,уважаемый Taran не ужели так важно на какой высоте будет висеть котёл.

Конечно важно. Это написано в паспорте котла. Да и вам должно быть удобно.

[Garik]

Насчет высоты установки котла, так это см. ваш проект, а не инструкцию, должно быть 120-140 см от пола.
И у Бакси, и у Протерма очень широкий модельный ряд, хотите совет по котлу - указывайте конкретную модель.
Коллектор на каждом этаже - сам коллектор запитан от стояка (двухтрубка), от коллектора - лучевая разводка в полу к радиаторам - и соединений скрытых нет, и регулировка обеспечена.

[Anatoliy]

Уважаемый Garik схема2 у меня так и нарисована толька каллектора на этажах не указаны.а катёл Protherm Пантера 28 KTV.

[taran]

Насчет высоты установки котла, так это см. ваш проект, а не инструкцию, должно быть 120-140 см от пола...

При условии, что проект не протеворечит рекомендациям производителя.

[Garik]

Anatoliy, я ж не ясновидящий
taran, первично - техусловия горгаза и ДБН, все остальное - ерунда, а то потом не сдадите котел инспектору...

[taran]

taran, первично - техусловия горгаза и ДБН, все остальное - ерунда...

Что в техусловиях не пишут о высоте расположения настенника, относительно пола - это точно. Покажите, где об этом пишут в ДБН.
А вот в инструкции по монтажу котла это указано.

[Anatoliy]

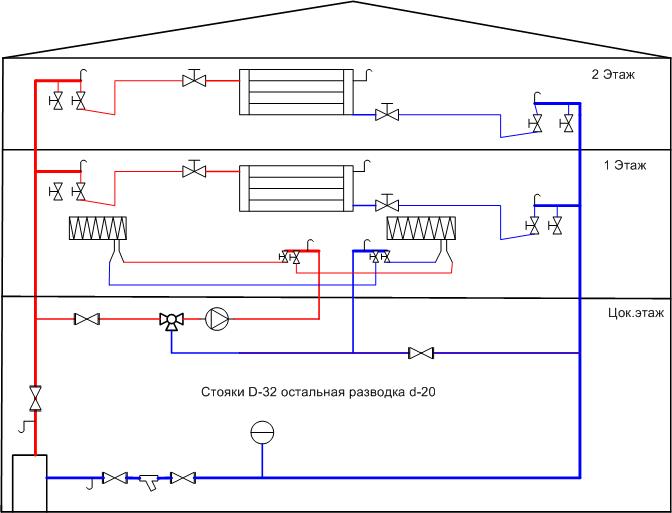

Уважаемые спецы!Котёл канечто я буду весить по инструкции к котлу но вопросы у меня по схеме.Подкоректировал схему по вашему совету.

[taran]

Anatoliy, Грязевик нужно развернуть в другую сторону.
Воздушники надо ставить в верхних точках.
И котел убери с пола и повесь на стену. Вход-выход снизу.

[proekt]

1. Хватит ли мощности насоса, встроенного в котле, если самая высокая точка на высоте 10м?

вопросов нет а, вот как поднять эту воду?

Высота "высокой точки" не влияет на выбор насоса !!!
У Вас же закрытая система будет...
Воду поднять так-же как и опустить

Котлового насоса не хватит, надо бы или на подаче на каждый этаж,

Хватит/нехватит... Гидравлику считать надо!!!

3.Какие диаметры труб порекомендуете?Заранее благодарен!

Тоже считать, сперва их потом насос... Трубы какие? Мощности радиаторов какие? Вообще схему полностью надо.
Если катастрофически диаметры не заузить (что при Ваших мощностях думаю не удастся), котлового насоса должно хватить.

Котел вешать (если он настенный) на высоте какая удобна для обслуживания, но с соблюдением правильного монтажа дымохода, важно соблюсти вертикальный участок.
Лучше внимательно инструкцию посмотреть.
