Какой циркуляционный насос мне нужен?

[Олег К.]

Поскольку мнения специалистов разошлись, решил обратиться к инетовскому братству.
Для уточнения: специалистами называю - продавцов данных товаров, сантехников с богатым практическим, но поверхностными теоритическими знаниями.


На мой вопрос, как будем выбирать цир.насос, в основном интересуются высотой до максимально верхней удалённой точки радиатора. Но насколько я знаю, кроме напора, насос имеет ещё и такие характеристики как производительность, возможность различных скоростных режимов, сухой-мокрый ротор ...

Моя ситуация :
- высота от места установки котла до верхней точки подачи
7.2 - 7.7м .
- мощность котла 42 кВт .
- двухтрубная система .
(моё видение разводки - трубы екоПластик, тройниковая обводная): стоячная труба подача и возвратка 32мм, подвод и отвод 25мм, к радиатору подвод и отвод 20мм
- кол-во воды в системе 170 - 200 литров .

Какой насос правельнее взять ?

[proekt]

Моя ситуация :
- высота от места установки котла до верхней точки подачи
7.2 - 7.7м .
- мощность котла 42 кВт .
- двухтрубная система

расход теплоносителя:
Qт=3,6*P/4,19(tпод - tобр)= 3,6*42/(4,19(70-50))=1,8 т/час
что примерно = 1,86 м.куб/час

в основном интересуются высотой до максимально верхней удалённой точки радиатора

Система закрытая?
В закрыты системах (а у Вас думаю именно такая) насос работает только на преодоление гидравлического сопротивления системы. Тоесть гидростатическое давление не надо учитывать

Надо подобрать диаметры и посмотреть по номограме или табличке удельное падение давления на 1м трубопровода.
Потом их всех сложить и прибавить местные сопротивления...
Табличку брать в методичке производителя труб

Насос у вас будет с мокрым ротором Чет типа крошки Wilo StarRS 15/4
С сухим такой мелочи даже не припомню...
Если конечно систему не "зажмёте"

[Олег К.]

proekt - тебе respect

Надо подобрать диаметры и посмотреть по номограме или табличке удельное падение давления на 1м трубопровода.

навряд-ли этого добьёшься у продавцов, а если усреднить значением 150 Па/м , или погрешность может быть большой ?

Насос у вас будет с мокрым ротором Чет типа крошки Wilo StarRS 15/4

/4 - это наверное напор, а что такое 15 ?

С сухим такой мелочи даже не припомню...

О какой мелочи Вы говорите ?

[proekt]

навряд-ли этого добьёшься у продавцов,

А не надо добиваться
Надо скачато методичку с сайта. Если пропилен - Екопластика или Акватерма например

/4 - это наверное напор, а что такое 15 ?

Диаметр патрубков.
Насос приведен "условно"... Давление надо посчитать.

О какой мелочи Вы говорите ?

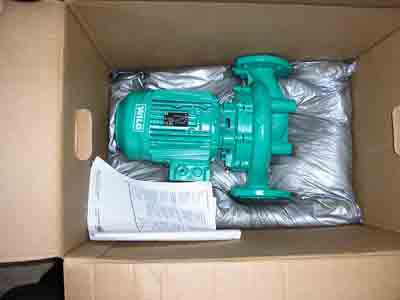

Насос на 1,8 м.куб - мелкий С сухим ротором в основном делают "большие" насосы

типа

[Олег К.]

Надо скачато методичку с сайта.

Будет полипропилен ЕкоПластик, где эту табличку скачать?

[proekt]

Дык на сайте Экопластика
http://www.ekoplastik.com/?page=ru,ppr_mp

каталоги насососов тоже ест на сайтах производителей
у Вило есть он-лайн подбор насоса

[Олег К.]

Большое очередное спасибо .

Он-лайн подбор у Вило нашёл, но он мне выдал 49 подходящих мне типов насосов и что с такой радостью выбрать ?

[proekt]

1. точнее параметры задавать
2. выбрать исходя из удобства монтажа (есть резьба а есть фланцы)
3. из цены (есть "продвинутые" модели, а есть "бюджетные")
4. Выбрать чтоб расчётные параметры попадали в середины номограмы. Тогда будет запас +/- на погрешность в расчётах

[Олег К.]

Выбрать чтоб расчётные параметры попадали в середины номограмы.

С насосами вроде определился (правда не нашёл WILO с соответствующими наворотами) :

- Grundfos Alpha 25/60 - для С.О.

- Grundfos Alpha 25/40 - на бойлер косвенного нагрева ГВС

- Grundfos UP 14-15 BUT - циркуляционный в системе ГВС

Пока не решил вопрос с П.П. трубами, моя бригада предлагает всё разводить PN 20.
Разводка из Stabi конечно надёжней, но цена начинает покусывать.
Или в этой ситуации мелочиться не стоит ?

Может что подскажешь ?
