Котел WESTEN Pulsar + система КСИТАЛ-ТМ

[slavapig]

Здравствуйте!
Имеется котел Вестен Пульсар двухконтурный. В нем, насколько я понимаю, предусмотрена возможность подключения внешнего термостата. В качестве внешнего термостата хочу использовать систему КСИТАЛ (GSM контроль/управление температурой, http://mss.in.ua/product6.html ). В данной системой управление внешними устройствами производится посредством реле. В котле для подключения термостата предусмотрены две клеммы. Так вот вопрос в следующем - чего ожидает котел на этих клеммах? Они замыкаются/размыкаются контактами реле термостата? Или я не так понял - подключается не термостат, а датчик температуры, и котел ожидает на входе сигнал от датчика (цифру или аналог?), который сам обрабатывает?

[sandyman]

Посмотрите схему, если там указаны эти клеммы как подсоединение комнатного термостата, то скорее всего как и в большинстве котлов плата отслеживает замкнуты или разомкнуты контакты - можно ли работать на отопление либо нельзя (то есть подойдет любой термостат или другая автоматика которая работает по типу ВКЛ/ВЫКЛ)

А если это выход ПДУ то термостат типа ВКЛ/ВЫКЛ скорее всего подключить не удастся.
Хотя бывают и исключения, например в котле Immergas Star kW на те же контакты можно подключить либо родное ПДУ либо любой
термостат по типу ВКЛ/ВЫКЛ

[slavapig]

Да туманно как-то там написано - в одном месте его называют "датчик температуры", а на схеме "термостат". Так что там на самом деле - бог его знает. Может есть тут кто по Вестенам специализируется? Помогите, плз! Датчик подключается или термостат?

[Alexandr15]

slavapig,
Не сомневайся. На этих клеммах котел ожидает только замыкания контактов и больше ничего. Никаких цифровых или аналоговых сигналов там быть не должно.

[slavapig]

Красота! Я на это и надеялся. При работе с термостатом котел должен стоять в режиме отопления, надо думать? А что в этом случае регулирует ручка температуры? написано в книжке - коэффициент дисперсии... а вот дисперсии чего?! И вообще, если не трудно, - какой алгоритм работы котла с внешним термостатом?

[Alexandr15]

slavapig,
В этом случае ручку управления температурой системы отопления следует выставить в положение близкое к max температуре теплоносителя и забыть про нее навсегда.

[slavapig]

Понял, спасибо! Сделаю - отпишусь...

[sergey 73]

slavapig В Вашем котле есть возможность эквитермического регулирования, т.е. возможность изменения температуры теплоносителя взависимости от температуры наружного воздуха. Поэтому в Вашем котле присутствуют две группы клем, одна для подключения комнатного термостата (вкл/выкл), другая для подключения датчика NTC наружной температуры (попросту терморезистор). Кстати если задействовать оба девайса, получается очень неплохая экономия газа.

[sandyman]

На традиционном котле эта экономия от совместного применения наружного датчика и комнатного термостата не очень заметна. Просто будет мягче работать система.
В случае подключения наружного датчика скорее всего ручкой отопления выбирается номер кривой регулирования, который назвали коэффициентом дисперсии

Вот если бы это был кондесационный котел, то наружный датчик дал бы результат поярче

[slavapig]

Интерсная возможность ... надо будет поэкспериментировать. Тем более,что будет один лишний термодатчик. Жду пока доставки gsm девайса.

[J.Forfun]

... А что в этом случае регулирует ручка температуры?..

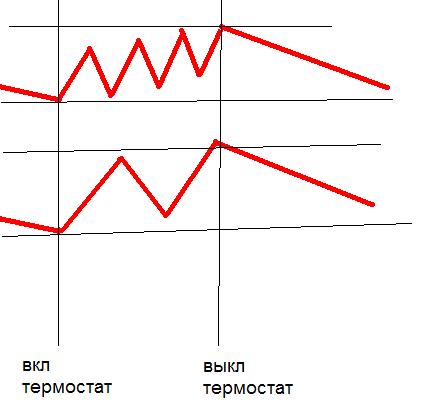

Лучше объяснить на графике - быстро нарисовал - ручка температуры котла будет регулировать количество и крутизну малых циклов- ну к примеру верхний график - ручка темп. носителя стоит на 60 град., нижний - на 70 град. Вот такая вот она, дисперсия ))))

[sandyman]

Это не дисперсия на графике ))) а количество вкл/выкл котла до тех пор пока не сработает комнатный термостат и не разомкнет контакты, .

А дисперсия это брожение в голове переводчика в момент перевода инструкции
