РАСКРОЙ ТРУБЫ

**volk3572** » Ср фев 11, 2009 12:41 am

Мужики! Кто знает как правильно разметить трубу для резки под определённым углом? :lol:

**Александр.Яр.** » Ср фев 11, 2009 1:27 pm

Для этого существует специальный справочник, называется кажется

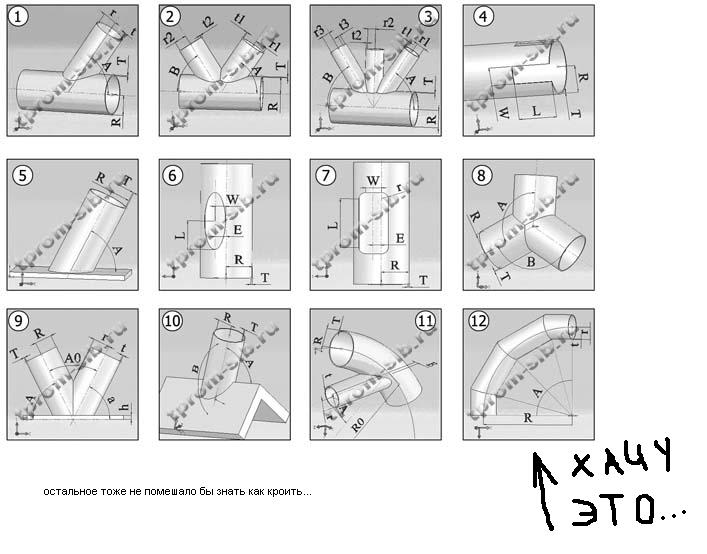

"Изготовление деталей газопровода". Вот там есть таблицы построения развёрток заготовки. Самых разных видов: отводы сегментовые, переходы, врезки прямые, косоугольные, накладные и многое другое.

**TSP** » Ср фев 11, 2009 3:57 pm

Если массово то существуют специальные приспособления или станки, а если разово, то можно сделать из деревянного бруска губки под слесарные тисы со скосом 15 градусов (сверлишь в бруске подходящего размера отв. диаметром соответствующем трубе, концы бруска обрезаешь под углом 15 градусов - типа трапеция, распускаешь брусок на две части вдоль отверстия - получаешь две губки). а дальше чистая геометрия по расчету длин отрезков. Хлопотно, но более - менее, при определенной сноровке, можно получить точные стыки.

**Женя** » Ср фев 11, 2009 5:40 pm

А можно просто опустить под нужным углом в воду и по повехности воды провести линию. Или отметить дугим способом.

**volk3572** » Ср фев 11, 2009 9:09 pm

Бред.... реально кто знает начертательную геометрию?
Или практику :twisted:

**TSP** » Сб фев 14, 2009 10:27 pm

volk3572 писал(а):Бред.... реально кто знает начертательную геометрию?
Или практику

А тебе что зачет помочь сдать? Неужели сей предмет еще преподают в ВУЗах....

**zinya07** » Пн мар 23, 2009 8:38 pm

volk3572 писал(а):Мужики! Кто знает как правильно разметить трубу для резки под определённым углом?

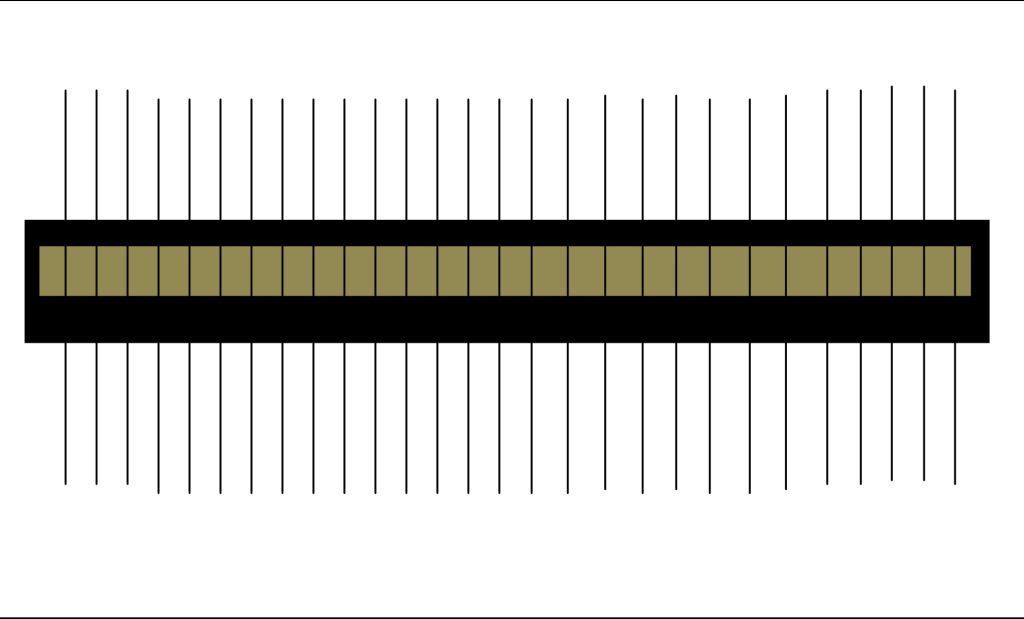

Возьми кусок брезента, кожзама и т. д., пронизай его спицами ( чем больше, тем точнее будет прикид) одинаковой длины. Оборачиваешь этим ПРИСОЕДИНЯЕМУЮ трубу и произвольно фиксируешь. Подставляешь все это к трубе в которой нужно сделать врезку и двигаешь спицы до соприкосновения с этой трубой. Спицы покажут линию выреза, которую нужно лишь прорисовать на обеих трубах. И будет тебе счастье.
