Підключення ТТ котла, як резервного

[Igor20]

Змонтована така система:котел BAXI NUVOLA 24кВт з вбудованим бойлером,радіаторний контур потужністю 14,5 кВт,
тепла підлога на кухні 8 м2 і у ванні 6 м2. Розводка трубами Stabi(Vavin) -cтояки 25, відгалуження до батарей 20.
ТП підключено через термотегулятори RTL без насоса і змішувача (надто мала площа підігріву- не доцільно).
Хочу підключити ТТ котел,як резервний (а може і постійний,залежно від майбутньої ціни на газ).

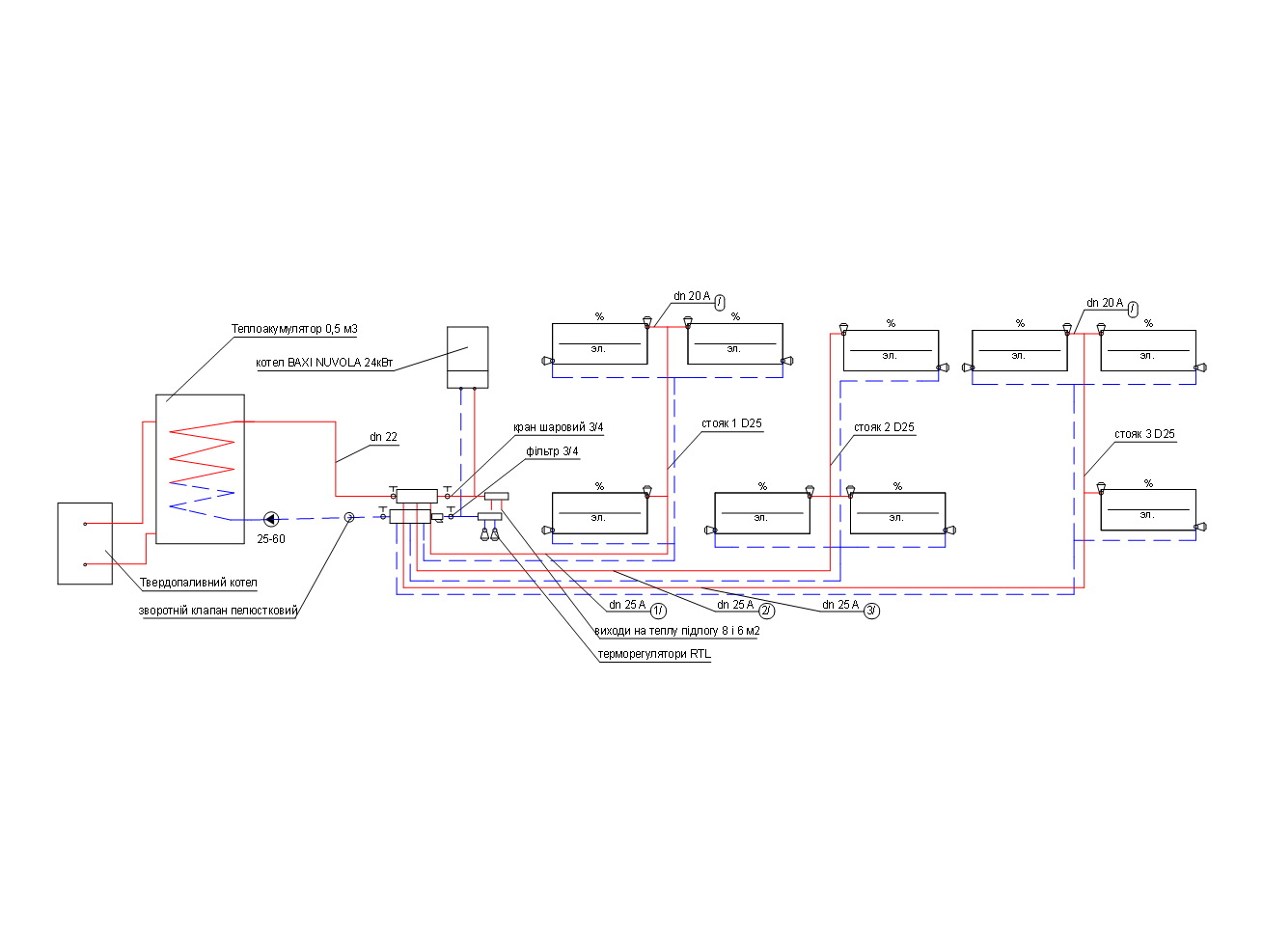

Але є обмеження по темпетатурі 70 гр., бо труби поліпропіленові.Тому підключити хочу через теплоакумулятор по даній схемі.Контур ТТ-котел ,теплоакумулятор - відкрита система з природньою циркуляцією.В теплоакумуляторі мідний змійовик, зєднаний з основною системою через насос.Прошу спеціалістів форуму підказати, чи буде дана схема робочою і як розрахувати довжину і діаметр змійовика.


[santex]

В цілому мені подобаеться,тільки бачок розширювальний відкритий в котур (тт-акомулятор)домалюйте и петлю для створення церкуляції в гравітаційні частині системи і гуд.
Після теплоакомулятора змішувальний вузол,щоб регулювати температуру теплоносія в сестемі.
Порахувати довжену труби теплообміника можна але хочаб потрібно знати зонішній діаметр труби або задатись довженою(щоб рахувати потрібно від чогось відштовхнутись),але ці розрахунки будуть для чітких значень температура теплоносія в тт-котурі та температура теплоносія в сестемі.Тт котел горить нестабільно тепловтрати нестабільні тому найбільші тепловтрати небудут збігатись із найбільшою температурою в тт.
Звіце висновок робити з гарним запасом.

[Igor20]

В цілому мені подобаеться,тільки бачок розширювальний відкритий в котур (тт-акомулятор)домалюйте и петлю для створення церкуляції в гравітаційні частині системи і гуд.
Після теплоакомулятора змішувальний вузол,щоб регулювати температуру теплоносія в сестемі.
Порахувати довжену труби теплообміника можна але хочаб потрібно знати зонішній діаметр труби або задатись довженою(щоб рахувати потрібно від чогось відштовхнутись),але ці розрахунки будуть для чітких значень температура теплоносія в тт-котурі та температура теплоносія в сестемі.Тт котел горить нестабільно тепловтрати нестабільні тому найбільші тепловтрати небудут збігатись із найбільшою температурою в тт.
Звіце висновок робити з гарним запасом.

Діаметр труби теплообмінника 18мм .Розрахункова температура теплоносія в системі 70 гр.( для забезпечення максимальних тепловтрат)
Чи не буде компенсувати нестабільну температуру ТТ котла теплоакумулятор і чи достатньо для цього його обєму?

[santex]

Ви з яких будете:замовник чи майстер.

[Igor20]

Роблю для себе

[santex]

Найміть фахівця вам порахують.Або купіть книжку тепломасообмін,теплопровідність та теплоемність матеріалів,гідравліка рідин та газів і вперед.

[ttkotel]

Между котлом и баком желательно смесительную групу поставить которая будет обеспечивать нормальную температуру обратки!

[Александр.Яр.]

Нормальная схема, должна хорошо работать, желательно только теплоакомулятор поставить выше ТТ котла. Тогда температура воды в тепоакомуляторе будет такая же как на подаче котла, разумеется когда боле-менее прогреется и будет нормальная циркуляция. Если теплоакомулятор будет открытым, не заварен сверху герметично, то расширительный бак можно не ставить, бак теплоакомулятора будет я вляться и расширительным баком. Никакой циркуляционной пети тоже не нужно. У вас и так получается замкнутый контур: Котёл, подача котла, бак, выход с бака, обратка котла. Единственно нужно подачу с котла не врезать в самый верх бака, а врезать в среднюю часть, а обратку котла, разумеется в нижнюю часть бака. Всё должно прекрасно работать.
