Теплый пол. Расчет.

[volk3572]

Здравствуйте все!
Представляю свои расчеты для квалифицированной проверки.
-расчет системы для тёплого пола...

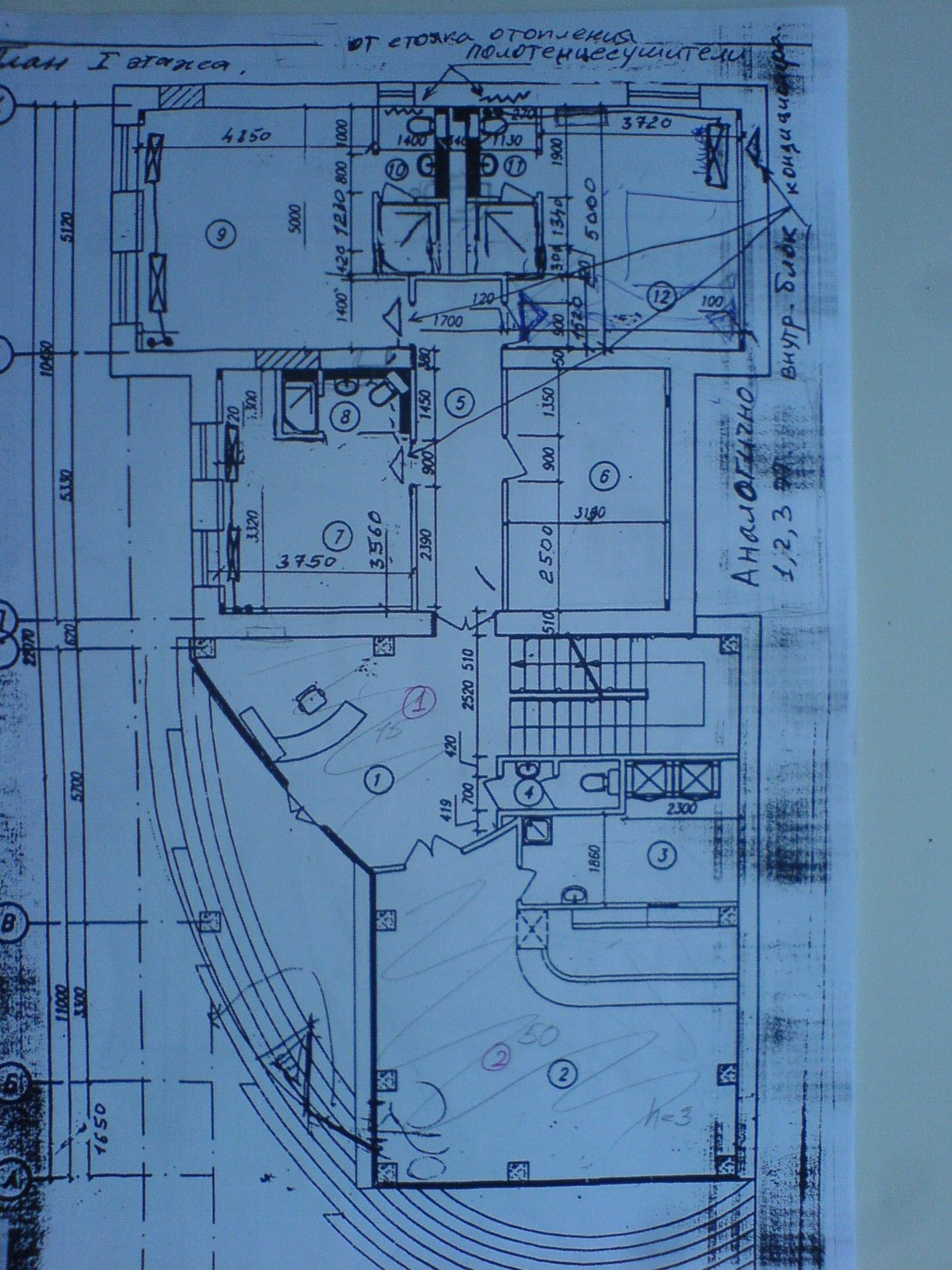

Помещение 1- 18м2
Помещение 2 - 50 м2
Температура в помещении - 24°С
Предполагаемая температура на улице- -30°С
Температура подачи- 45°С
Покрытие -плитка 5мм
Слой песчано-цементной стяжки с пластификатором над трубой --45мм
Труба д16 металлопласт
Наружные стены-- Во всю стену двухкамерные стеклопакеты.-19м2
Изоляция- Пенопласт 30мм фольгированный. (хозяин предлагал положить полиизол- фольгированный 5 мм)
Под помещением неотапливаемый подвал. Над - 2 этаж.
Высота потолка -2.7м

-- по моим расчетам Шаг=100мм; Максимальная площадь на контур- 12.2 м2; максимальная длина контура- 102м ; теплопотери 100Вт на 1м2
В чем я ошибся?

[Александр.Яр.]

максимальная длина контура- 102м

Слишком большая длина участка, а значит слишком большое гидравлическое сопротивление. лучше сделать несколько контуров по 20-25м Надёжнее и равномернее будет прогреваться. То есть делаете коллектор или гребёнку, кто как назовёт и от него(её) делаете несколько контуров. Будет намного равномернее нагреваться пол и легче будет насосу прокачать, стабильнее будет работать. Шаг 100мм конечно можно, но можео сделать и по больше 150-200мм, будет прогревать за счёт теплопроводности бетона и расход трубы меньше,и длина контуров меньше.

[volk3572]

Если даже взять 100Па/м - на 102 м будет сопротивление 1м водян столба. По моему это допустимо.
А если делать контура по 20 - 25м то их должно быть 28шт?! -

[sandyman]

краевые зоны возле окон укладывайте с шагом 100 мм. от 4 до 8 рядо краевой зоне (в заисимости от отношения площади окна к площади стены).
в срединных зонах на кафеле может получиться и 150-200 мм.
100 па/м это же без учета расхода и массы поворотов трубы. Разбивайте участки до 70-80 м каждый (если получится) . 20-25 это перебор, при таких длинах вообще рекомендуют обьединять участки.
если внизу нетапливаемый подвал толщину утеплителя я бы взял 80 мм.

[Сержик]

Абсолютно согласен с candyman. 20-25 м - слишком мало для ветки и нет смысла. Утелителя побольше.
Откуда -30С. и вопрос-радиаторы в этих помещениях вы ставите?

[volk3572]

1. Радиаторов в помещении нет. Отопление т.пол- основное.
2. -30°С- это критичная температура!
3. Товарищи! я просил не советов по монтажу а проверки соответствия выбранных параметров для монтажа относительно заказа.
Ведь есть на форуме гуру к-рые все знают?

[Сержик]

Не понимаю что это критичная температура(какой кстати город). Для Киева расчетная (хол. пятидневки)-22С. А радиаторы все же поставте. Не поверю, что сможете отопить при низких наружных температурах эти помещения подпольным отоплением. Может кто то по этому вопросу выскажет свое мнение. Отсюда вывод-не рискуйте, тем паче внизу подвал(я так понимаю возможно неотапливаемый). Температуру подачи 45С правильно приняли.
Вам ксатти по делу и говорят, а не тупо по монтажу, если вы про краевые зоны. Это тоже касается расчета

[volk3572]

Не понимаю что это критичная температура(какой кстати город). Для Киева расчетная (хол. пятидневки)-22С. А радиаторы все же поставте. Не поверю, что сможете отопить при низких наружных температурах эти помещения подпольным отоплением. Может кто то по этому вопросу выскажет свое мнение. Отсюда вывод-не рискуйте, тем паче внизу подвал(я так понимаю возможно неотапливаемый). Температуру подачи 45С правильно приняли.
Вам ксатти по делу и говорят, а не тупо по монтажу, если вы про краевые зоны. Это тоже касается расчета

Херсон.))
Краевые зоны -- это тоже входит в теплопоступления в помещение.

!!! При подаче 45’С , шаг 100мм, скорость 0,3м/с , д16мм, покрытие плитка --- СКОЛЬКО Вт ТЕПЛА ПОСТУПИТ В ПОМЕЩЕНИЕ С 1 м2???!!!

[Александр.Яр.]

А радиаторы все же поставте. Не поверю, что сможете отопить при низких наружных температурах эти помещения подпольным отоплением. Может кто то по этому вопросу выскажет свое мнение.

Вполне можно отопить всё указаное помещение тёплым полом. Нормально работает. У меня на кухне сделан тёплый пол причём на гравитационке системе, стоят два совсем маленьких радиатора, которые, к стати один перекрыт шкафом, а второй за столом. У этих радиаторов, по большому счёту назначение совсем другое. Они и толком не греют. Вот 35 кв метров, кухня и корридор отопливаются тёплым полом, вполне хватает! Тёплый пол сделан следующим образом: на землю сделана подушка из керамзита 20см, тонкая стяжка чернового пола 3-5см, уложены змеевики из трубы D=1,0" железная. Стяжка пола, змеевики залиты в бетон,10 см-- и сверху плитка.

[Сергей 31]

!!! При подаче 45’С , шаг 100мм, скорость 0,3м/с , д16мм, покрытие плитка --- СКОЛЬКО Вт ТЕПЛА ПОСТУПИТ В ПОМЕЩЕНИЕ С 1 м2???!!!

Если с утеплителем не промахнулись то 150 Вт/м2

[volk3572]

!!! При подаче 45’С , шаг 100мм, скорость 0,3м/с , д16мм, покрытие плитка --- СКОЛЬКО Вт ТЕПЛА ПОСТУПИТ В ПОМЕЩЕНИЕ С 1 м2???!!!

Если с утеплителем не промахнулись то 150 Вт/м2

СПС))! если можно дайте источник информации.)

[Сержик]

150 Вт/м2 -прогон еще тот!.
У меня выходит по программе KAN прикинул примерно 94-96Вт/м2 - это именно та часть теплоты которая поступает в отапливаемое помещение.
Теряемая мощность-это для вашего случая примерно 15-30Вт -то что поступает в подвал. Поэтому вам и говорят берите больше утеплителя. Если нет возможности на первом этаже на крайняк потолок подвала утеплите.
Кстати у меня вышло длине контура 102м Fконтура=10,2м2.
И еще -выходит температура на поверхности пола 32,5С - что для офиса или жилого пом. великовато(где люди пребывают постоянно)-надо 29С, если вас это вообще интересует. Хотя такая температура и не совсем критична. Для граничной зоны(краевой) можно принииать и до 35С, для ванной комнаты до 33С

[volk3572]

вот мой источник... каталог "керми"

[Александр.Яр.]

вот мой источник... каталог "керми"

А можно ссылочку? Хотелось бы самому посмотреть на сиё чудо. Может действительно чего очень интересное и полезное?
