Подключение второго (резервного) котла для отопления

[AleksVin]

Здравствуйте.

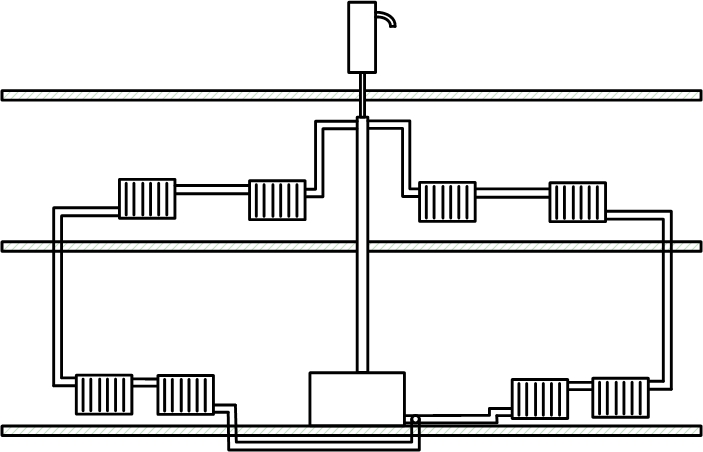

Может тема уже и обсуждалась, но я не нашел. Суть: есть гравитационная система отпления, твердое топливо, работающая, схема во вложении. Трубы железные 50, котел самодельный. Нужно к системе подключить электрокотел, тип еще не определен. Есть ТУ на 12 кВт. Место есть только для настенного исполнения, в продаже нашел только на 6 кВт под гравитационку, остальнве напольные . Есть настенники 9/12 кВт, с насосом, не требующие повышеного давления. Как правильно врезать второй котел паралельно с минимальными манипуляциями по переходу с одного котла на другой?

[Александр.Яр.]

Если второй, резервный котёл будет без насоса, то можно просто врезать паралельно существующему твёрдотопливному. Вентиля можно даже не ставить. Смстема сама будет работать на том котле, который в данный момент эксплуатируется, другой же, в это время будет работать как радиатор. Вот если будет насос, то тогда решение будет несколько другое, тут уже надо будет запорную арматуру.
Если нужно по подробнее могу выслать такую примитивную схемку.
Александр-яр

[Rino]

Если так сделать, то один котел будет шунтировать другой и греть будут только котлы, а не радиаторы. Запорная арматура нужна.

[sandyman]

А в электрокотле который с цирк. насосом есть реле давления? если есть то наверное придется ставить отсечной вентиль под открытым расширительным бачком и на время работы котла переводить систему в герметичную. Или же лезть в котел и самому замыкать контакты реле давления, тогда глушить ничего не нужно.
Так как система практически отднотрубная то насос проблем не добавит
Но старый котел придется таки хотя бы с одной стороны отсекать задвижкой.

[Александр.Яр.]

При гравитационном режиме работы системы (котлы оба без циркуляционного насоса) оди котёл шунтировать второй не будет, а будет работать как радиатор. Это проверено временем. Вот если будет циркуляционный насос, то это несколько другая республика. В этом случае отсечная арматура обязательно нужна. Электрокотлы, как и некоторые настенники есть и те которые могут работать с открытой системой. По настеннику, имеется ввиду газовый с открытой системой работает Nora-top, а вот конкретную марку не записывал. Так же работает на объекте и электрокотёл и то же сделана открытая система, там использован в качестве расширительного бака списаный пропановский балон(их там много валялось) Марку котла могу то же выяснить Мощность его 15 КВТ. Отечественный.
Александр-Яр

[AleksVin]

Всем спасибо за ответы.
Электрокотел будет с насосом, так как найти настенник под гравитационку на 9 или 12 кВт не могу.
По поводу запорной арматуры: есть ли кран или краны управляемые температурой или напряжением. Т.е., если температура в системе упала ниже определенной - закрытие, или подача/снятие напряжения - закрытие. Это я к тому чтобы как-то автоматизировать переход с котла на котел - уголь сгорел, включился электрокотел или по таймеру: 23 ч - включение электрокотла. Мне как бы не проблема сделать цифровой датчик температуры (н-р DS1820 в режиме термостата+твердотельное реле), вопрос чем управлять? Желательно приведение конкретных и в первую очередь доступных в продаже типов, марок запорной/отсечной арматуры, а то я в этом не разбираюсь .

[Женя]

Электрокотел будет с насосом

А просто включать и выключать насос не поможет?

[AleksVin]

А просто включать и выключать насос не поможет?

"Женя": Что имеется в виду? Учитывая:

При гравитационном режиме работы системы (котлы оба без циркуляционного насоса) оди котёл шунтировать второй не будет

То есть:
1. уже имеется система отопления на твердом топливе и менять ее никто не хочет.
2. нужно добавить эл.котел не изменяя существующую систему (глобально).
Так как эл.котла на 9 или 12 кВт настенного типа для гравитационной системы я найти в продаже не могу (его установка последовательно с основным решели бы все проблемы, тем более трубы совпадают), приходится выбирать с насосом, к тому же фурнитура у него на 20 толи на 15 и ставить паралельно. При этом, как я понял, [/quote]отсечная арматура обязательно нужна[quote]
для избежания шунтирования котлов - все пойдет через твердотопливный котел. Как и ток, так и вода, идут по пути наименшего сопротивления.

[Женя]

Сразу не написал т.к. не был уверен в тонкостях. Теперь добавлю.
Всеравно ВАм прийдется "врезать" элктрокотел в систему. При этом можно установить на выходе твердотопливного (до ответвления на электро) шаровый клапан, который обычно ставят в качестве байпаса на насос. При включении насоса он (насос)своим давлением закроет клапан и вода на твердотопливный не пойдет. По моему это самый простой способ "автоматической запорной арматуры". А управление электрокотлом и насосом я думаю проблем не составит. Но в этом случае необходимо КАТЕГОРИЧЕСКИ исключить работу насоса при работе твердотопливного котла, закипание обеспечено.

[монтажник-любитель]

Ребята да какие проблемы, электро котё врезаетя без проблем параллельно, а если поставить хороший насос например Wilo, то в нём есть регулятор скорости, а автоматика котла будет его отключать в нужный момент, не знаю как в ТЫНовых, но в электродных котлах это точно есть!

[Александр.Яр.]

Ребята да какие проблемы, электро котё врезаетя без проблем параллельно, а если поставить хороший насос например Wilo, то в нём есть регулятор скорости, а автоматика котла будет его отключать в нужный момент, не знаю как в ТЫНовых, но в электродных котлах это точно есть!

Вся проблема та как раз не в этом. Проблема в том как согласовать два котла, один из которых с насосом, а другой без него. Вопрос в том, что бы система могла работать как с насосной циркуляцией, так и как гравитационка. Если один котёл будет с насосом, то другой надо будет перекрывать, иначе он будет шунтировать! При установке электрокотла с насосом, на твёрдотопливный котёл надо будет ставить запорную арматуру, да желательно с электроприводом. А завязать её так, что бы при работе электрокотла, твёрдотопливный закрылся сам, и при отключении электрокотла, твёрдотопливный открывался тоже сам.
С уважением Александр.яр.
